Kinematic シリーズ 一体型アライメントステージ

- 真空対応の標準モデルあり
- 安定したキネマティックステージ
- 4~5軸設計
- すべての軸調整が前面にある簡単操作
- 薄型のプラットフォーム

New Focus™では独自の視点でキネマティクステージを製造しています。ほとんどのポジショナは複数の単軸ステージを組み合わせて作成されますが、このポジショナは1個のステージをいくつかのアクチュエータで駆動します。その結果、ビーム高さを非常に低くし、ぐらつきや誤差を最小限抑えることができます。これらのステージは、光軸を別の光軸に合わせるために必要な自由度 (2つの角度と2つの直進) をすべて持つように設計されています。焦点調整機能を持つ5軸ステージに自由度を追加しました。各自由度のうち1軸だけが可動または固定されているようなステージは、他の一般的なステージと若干異なる動作をします。New Focusのキネマティックステージには、稼動プレートの側面に2個のアクチュエータがついています。傾きを伴わない純粋な平行移動を行いたい場合は、この両スクリューを同じ量だけ回転させます。アクチュエータを1個だけ回転させると、他方のアクチュエータに対してプレートを回転させる場合は、2個のスクリューを互いに反対方向にまわします (この機構を理解していただければよりシンプルかつ直感的に操作できます)。

製品番号

※各製品番号をクリックすると、Newport米国サイトが開きます。図面や技術情報をご覧になれます。
※記載の標準納期は目安です。詳細はお問合せください。
製品番号
備考
標準納期
税抜価格

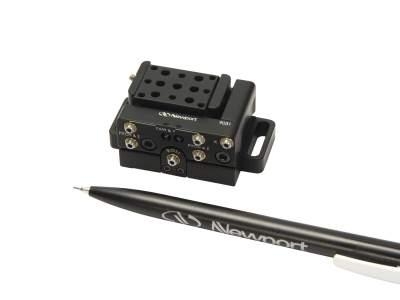

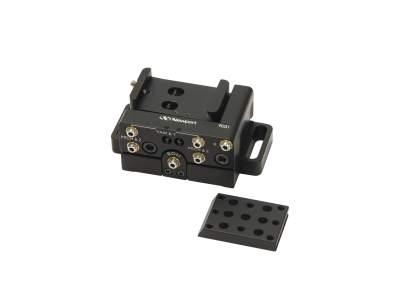

Device Alignment Stage, Compact, Six-Axis, 2 mm Linear, 4 degree Angular, M3
お問合せ
104,000円

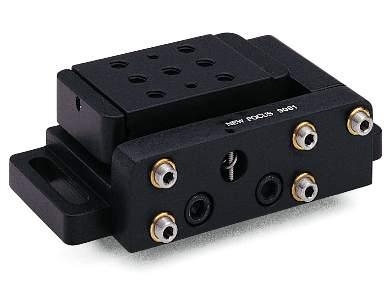

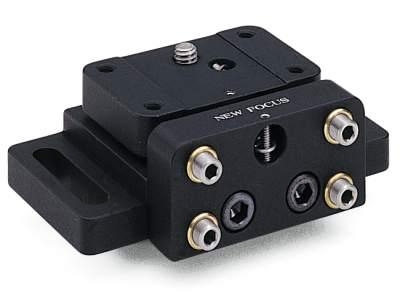

Device Alignment Stage, Four-Axis, 3 mm Linear, 8° Angular, M4 and M6
お問合せ
78,080円
Device Alignment Stage, Five-Axis, 3 mm Linear, 8° Angular, M4 and M6
お問合せ
83,220円

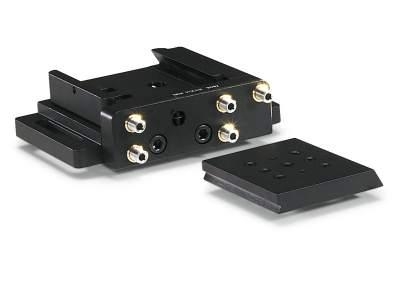

Device Alignment Stage, Wide, Five-Axis, 3 mm Linear, 8° Angular, M4 and M6
お問合せ
99,970円
Device Alignment Stage, Four-Axis, Vacuum, 3 mm, 8°, M4 and M6
お問合せ
104,000円

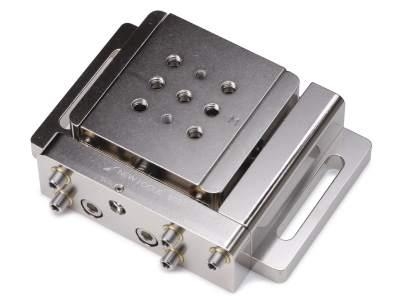

Device Alignment Stage, Wide Five-Axis, Vacuum, 3 mm, 8°, M4 and M6
お問合せ
135,000円
Top Plate, Spare, 9031-M Aligner, M3
お問合せ
9,450円
