Picomotor™ ピエゾリニアアクチュエータ

- コンパクト&分解能<30 nm
- 優れた長時間安定性:セット位置を確実に保持
- 10億ステップのライフタイム

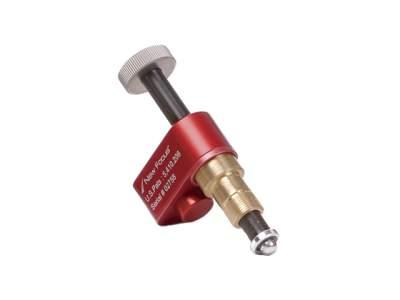

Picomotorアクチュエータは、光学または機械システムにおける高精度ポジショニング用のステージやマウントへの組込みに最適です。NewFocusの移動ステージはもちろん、お手持ちの各種デバイスにも取付けられます。分解能は30 nm未満で、バックラッシュがほとんどなく、稼動力量は5ポンド (22N、2.3 kg) です。さらに長時間安定性が非常に高く、電源を切っても設定位置を確実に保持できます。これはモーションコントロールデバイスとしてはユニークな特性で、一般的な位置設定・保持のアプリケーションに理想的です。主な用途には、低温や真空のチャンバ内におけるサンプルホルダの精密コントロール、手が届きにくいミラーマウント (大型セットアップの中心部にあるものなど) の自動調整、ノブを回転させる力にも敏感な光学マウントの調整 (レーザー共振器の最適化や長距離のビームポインティング調整) が挙げられます。 標準のマイクロメータマウント用の取付け穴にこれらをマウントするには、モデル830Xの標準サイズシャンクとモデル832Xの12X0.5-mmスレッドを使用します。Tinyモデル8353は、最小のアプリケーションにも適用できるソリューションを提供します。移動を伴わない回転には、モデル8341NF回転シャフトを使用してください。 これらのPicomotorアクチュエータには、弊社のモデル8742オープンループPicomotorコントローラ/ドライバまたはモデル8743-CLクローズドループPicomotorコントローラ/ドライバを使用してください。

クローズドループ ピコモーター 8311の販売開始

製品番号

※各製品番号をクリックすると、Newport米国サイトが開きます。図面や技術情報をご覧になれます。
※記載の標準納期は目安です。詳細はお問合せください。
製品番号
備考
標準納期
税抜価格

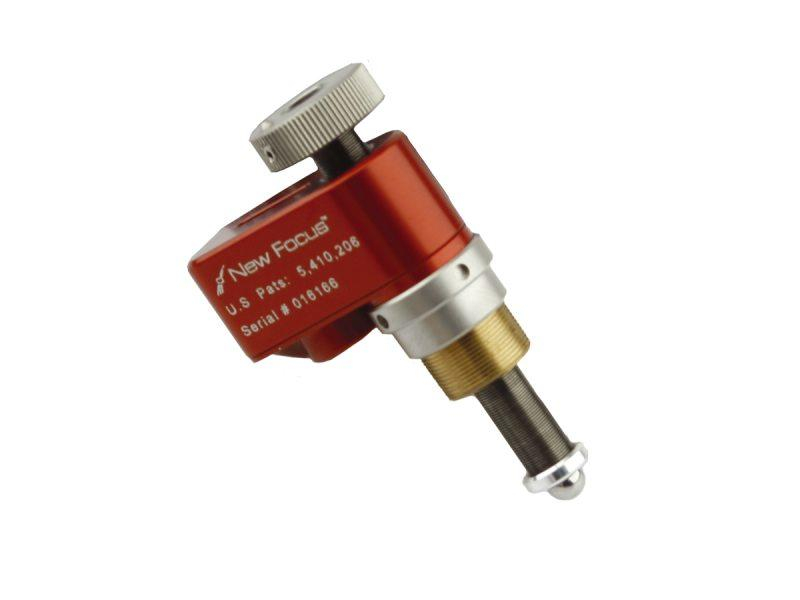

Picomotor Actuator, 0.5 in. Travel, 30 nm Resolution, 9.5 mm Shank
お問合せ
120,000円
Picomotor Actuator, 1 in. Travel, 30 nm Resolution, 9.5 mm Shank
お問合せ
120,000円

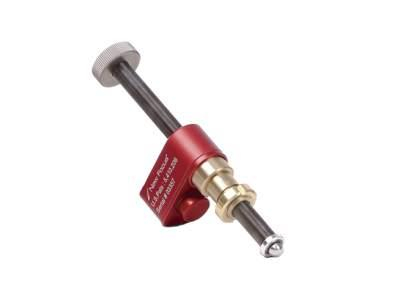

Picomotor Actuator, 2 in. Travel, 30 nm Resolution, 9.5 mm Shank
お問合せ
120,000円

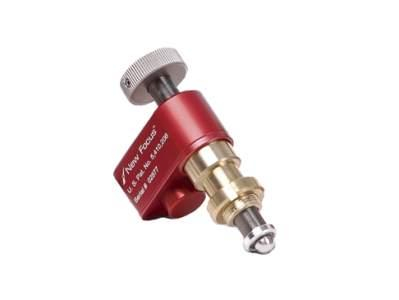

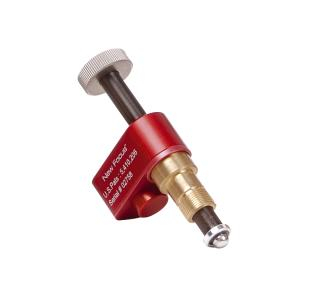

Picomotor Actuator, 0.5 in. Travel, 30 nm Res., M12 x 0.5 mm Thread
お問合せ
120,000円
Picomotor Actuator, 1 in. Travel, 30 nm Res., M12 x 0.5 mm Thread
お問合せ
117,000円

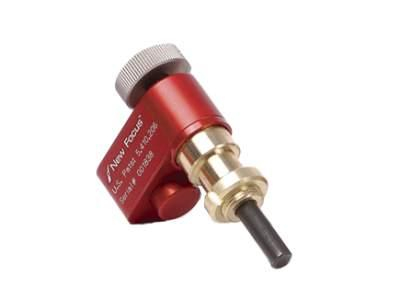

Rotating Picomotor Actuator, 3-4 RPM, 9.5 mm Shank
お問合せ
122,000円

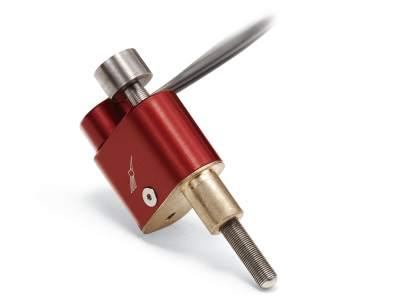

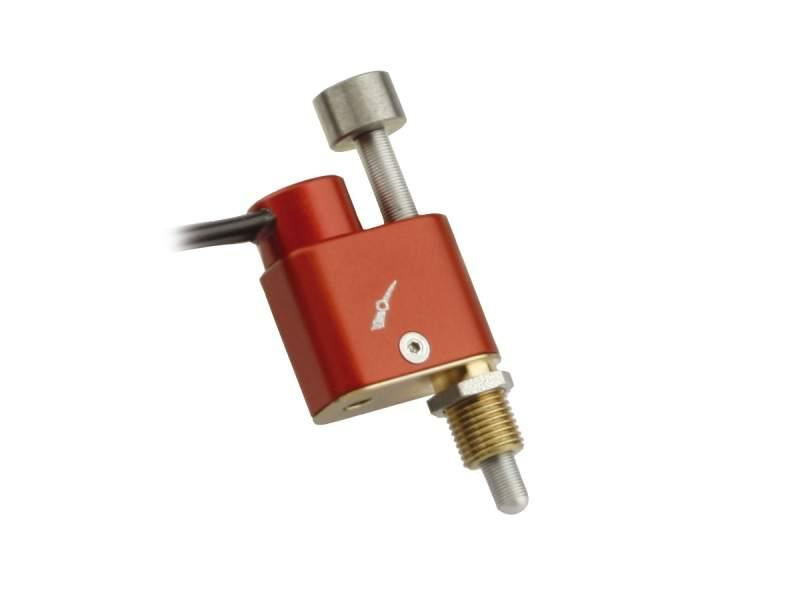

Piezo Actuator, Tiny Picomotor, 12.7 mm Travel, 0.25 in. Shank
お問合せ
130,000円
Piezo Actuator, Tiny Picomotor, 12.7 mm Travel, 1/4-40 Thread
お問合せ
130,000円

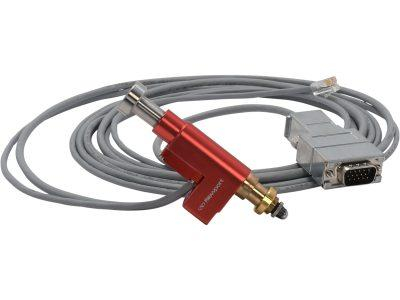

Picomotor Piezo Actuator, Closed Loop, 12.7 mm Travel
お問合せ
504,000円

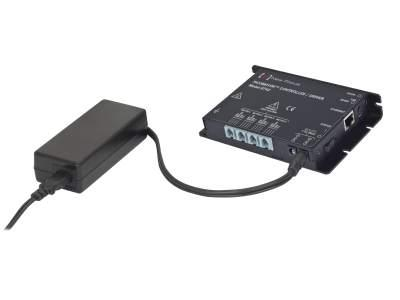

Picomotor Controller Kit, Four-Axis
お問合せ
230,000円

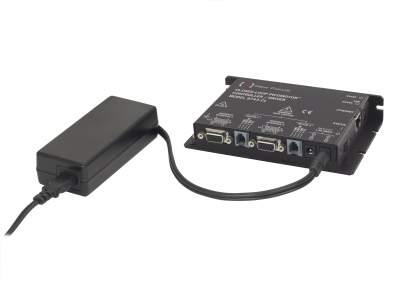

Motion Controller Kit, Closed Loop, Two-Axis Picomotor Driver, 8743-CL
お問合せ
317,000円

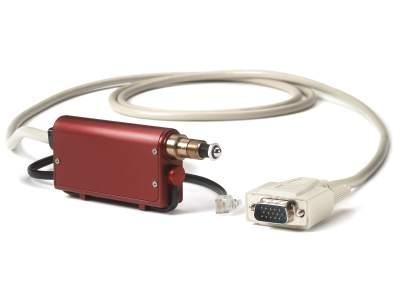

Closed Loop Picomotor Actuator, 12.7 mm Travel, Compact
お問合せ
427,000円
