ヘキサポッド 6軸平行キネマティックポジショニングシステム

- コンパクトな統合型6軸ポジショナ
- 軽量でありながら高剛性(特にZ軸)を実現
- 可動ケーブルなし
- モーション誤差の蓄積なし
- ソフトウェアで設定可能な2つの仮想回転中心
- 5、6、20、または450 kgの中心耐荷重
- 真空 (10-6 hPa) バージョンを用意
- Right Path™軌道抑制

ヘキサポッドは、6つの自由度 (X、Y、Z、ピッチ、ロール、ヨー) を備えたパラレルキネマティックモーション装置です。ヘキサポッドは独立した軸を最大6つ利用しているため、高い耐荷重と精度を必要とする複雑なモーションのアプリケーションに適した精巧で効果的なソリューションです。ヘキサポッドは複雑で高価であると一般に考えられていますが、Newport社のヘキサポッドは低価格であるだけではなく、非常に使いやすく再構成が容易な製品となっています。Newport社のヘキサポッドは、業界で実証された高性能なアクチュエータ6台を使用して、Newport社のアクチュエータ専用技術を活用した設計によって駆動されます。アクチュエータの品質がヘキサポッドの全体的なモーション性能に大きな影響を与えることは明らかですが、これとほぼ同じ位重要なのはベースと可動式の上板にアクチュエータを接続する継手です。この課題に取り組むため、Newport社のエンジニアはシンプルながら従来の自在継手よりも遙かに高い剛性を持つユニークな継手の設計を考案しました。その結果、Newport社のヘキサポッドは他社の同サイズのヘキサポッドと比べて5倍以上の剛性と2倍以上の耐荷重を備えています。


Newport製ヘキサポッドは、宇宙光学テスティング・計測において革新的なソリューションを提供します。 ​東アジアの研究機関では、人工衛星や大型望遠鏡向けの高精度非球面ミラーやレンズを開発しており、その品質評価にヘキサポッドが活用されています。 ​従来の試験プロセスに比べ、試験サイクルを大幅に短縮し、運用コストを削減することで効率的な光学系の認定と特性評価を実現します。

ヘキサポッドは6軸の自由度を持ち、仮想ピボットポイントやデュアル座標系を活用して光学部品の位置調整やビーム方向の変更を簡易化。 ​専用コントローラーやソフトウェア統合により、精密なモーション制御とスムーズな操作性を提供します。 ​さらに、耐荷重性やストロークの長さに応じたモデル、真空対応バージョンなど、多様なニーズに応える製品ラインアップを展開しています。

宇宙光学、衛星試験、アライメント、バイオテクノロジー、X線回折研究など、幅広い分野で活用可能なNewportヘキサポッドは、精密な計測と効率的な運用を求める研究者や技術者に最適な選択肢です。 ​詳細はお問い合わせください。

製品番号

※各製品番号をクリックすると、Newport米国サイトが開きます。図面や技術情報をご覧になれます。
※記載の標準納期は目安です。詳細はお問合せください。
製品番号
備考
標準納期
税抜価格
Joystick Controller, HXP Series Hexapods
約10日 (営業日)
162,000円

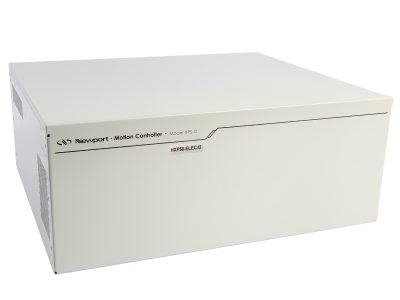

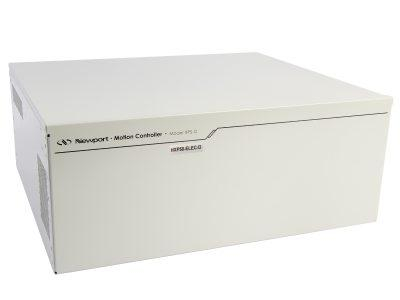

Motion Controller, Hexapod, HXP100-MECA
お問合せ
3,173,000円

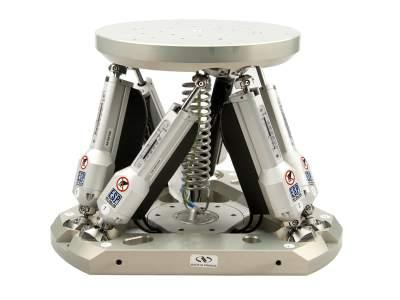

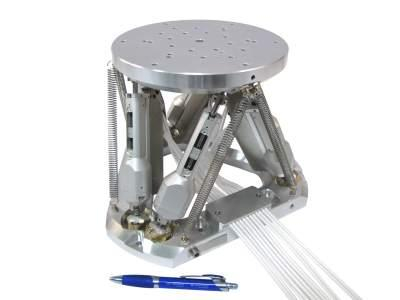

Hexapod, High Precision, 200 mm Diameter Platform, 20 kg Load, M6
お問合せ
7,035,000円

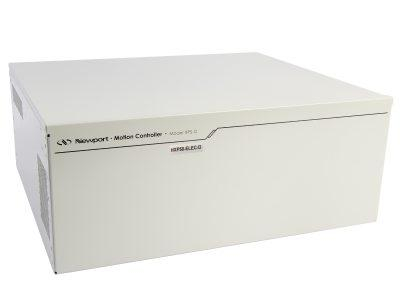

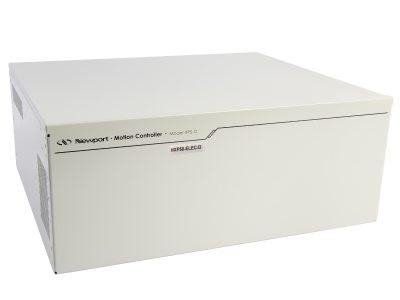

Motion Controller, Hexapod, HXP1000-MECA
お問合せ
3,173,000円

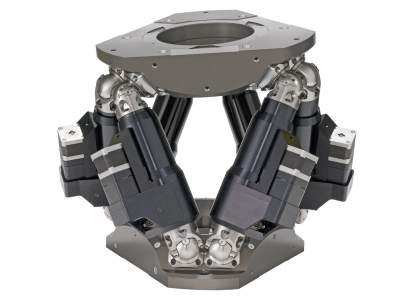

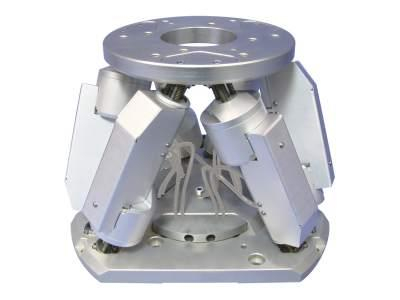

High Load Hexapod, 450 kg Centered Load Capacity, M6
お問合せ
26,862,000円

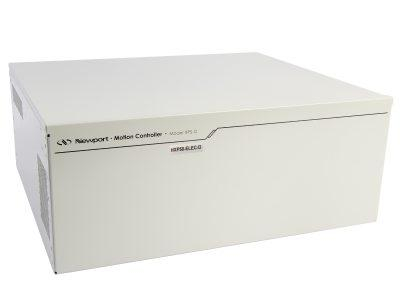

Motion Controller, Hexapod, HXP100HA-MECA
お問合せ
3,173,000円

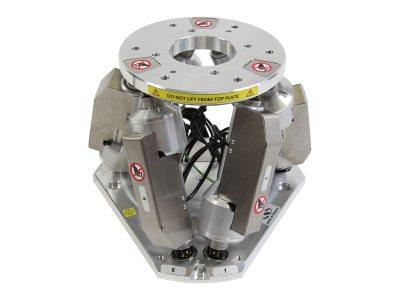

Hexapod, High Accuracy, 200 mm Diameter Platform, 20 kg Load, M6
お問合せ
7,889,000円
Motion Controller, Hexapod, HXP100P-MECA
お問合せ
3,173,000円
Hexapod, High Precision, 200 mm Diameter Platform, 6 kg Load, M6
お問合せ
7,227,000円
Motion Controller, Hexapod, HXP100PHA-MECA
お問合せ
3,173,000円
Hexapod, High Accuracy, 200 mm Diameter Platform, 6 kg Load, M6
お問合せ
7,803,000円
Motion Controller, Hexapod, HXP100V6-MECA
お問合せ
3,173,000円
Hexapod, Vacuum Compatible, 200 mm Diameter Platform, 20 kg Load, M6
お問合せ
10,834,000円
Motion Controller, Driver, Hexapod, For HXP200-MECA
お問合せ
3,173,000円

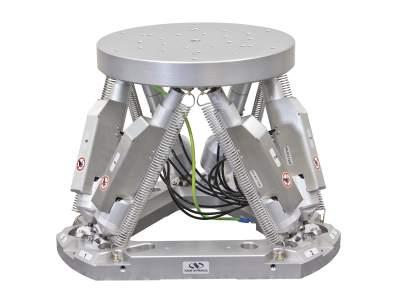

High Load Hexapod, 50 kg Centered Load Capacity, M6
お問合せ
10,117,000円
Motion Controller, Driver, Hexapod, For HXP200S-MECA
お問合せ
3,173,000円

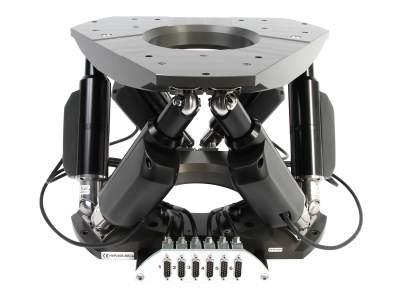

High Load Hexapod, 85 kg Centered Load Capacity, M6
お問合せ
12,212,000円
Motion Controller, Hexapod, HXP50-MECA
約10日 (営業日)
3,173,000円

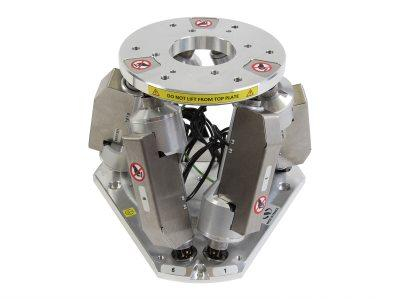

Hexapod, High Precision, 125 mm Diameter Platform, 5 kg Load, M6
約10日 (営業日)
6,587,000円
Motion Controller, Hexapod, HXP50HA-MECA
お問合せ
3,173,000円
Hexapod, High Accuracy, 125 mm Diameter Platform, 5 kg Load, M6
お問合せ
7,526,000円
Motion Controller, Hexapod, HXP50V6-MECA
約10日 (営業日)
3,173,000円
Hexapod, Vacuum Compatible, 125 mm Diameter Platform, 5 kg Load, M6
約10日 (営業日)
10,221,000円
