精密スチール傾斜プラットフォーム

• カタログPDF
• マイリスト

- ステンレススチール製
- 大型プラットフォーム
- 調整感度1秒
- 耐荷重176 lb（800N）

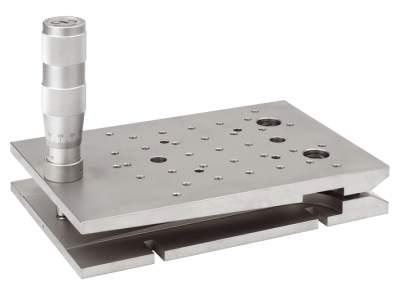

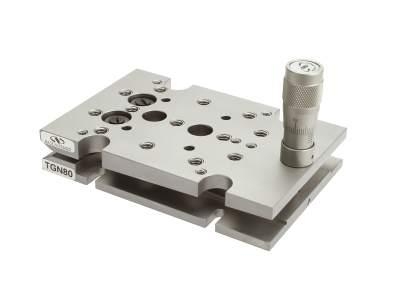

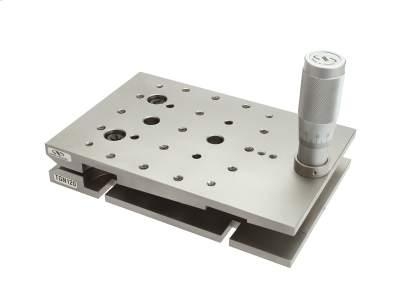

TGN傾斜ステージは大きい部品や重い部品の高分解能アラインメントに適し、1つの回転軸の傾斜を±2.86°の範囲で調整できます。
マウントプレートはステンレス製で、優れた剛性と安定性を備えています。マイクロメータに予荷重をかけることで、バックラッシュのない滑らかなモーションが得られます。プラットフォームのサイズが大きいほど調整感度は向上します。上板には、幅の広い部品をプラットフォームにマウントするための通し穴があいています。TGNシリーズのステージは、下板の通し穴を利用してテーブルやブレッドボードに取り付けます。
