GONシリーズ　アンチバックラッシュ・ゴニオメータ回転ステージ

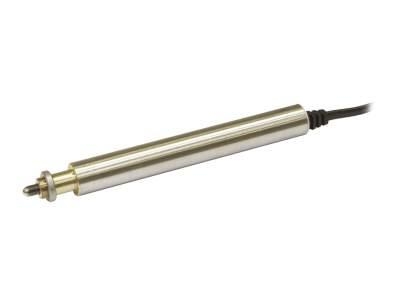

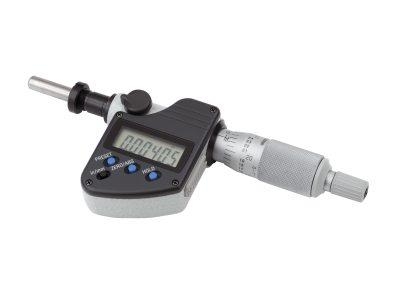

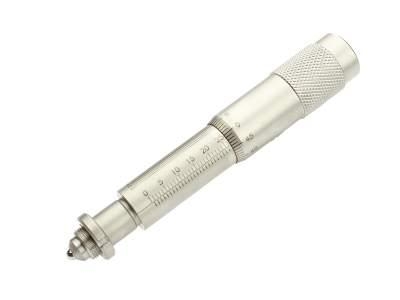

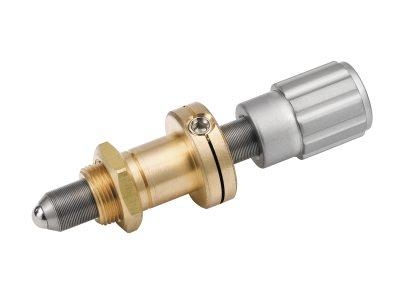

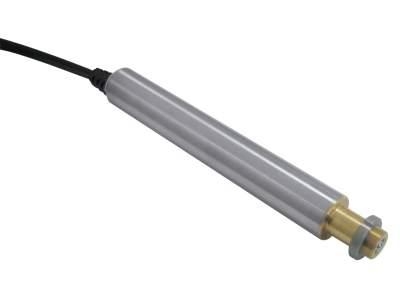

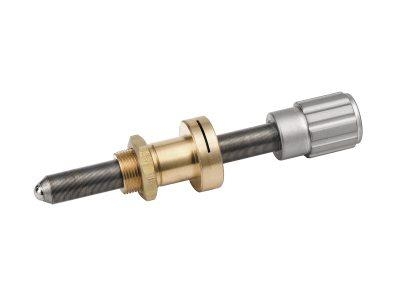

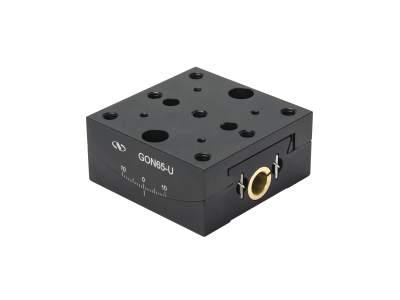

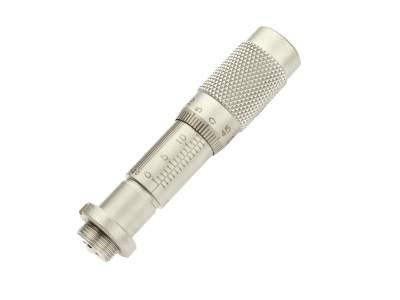

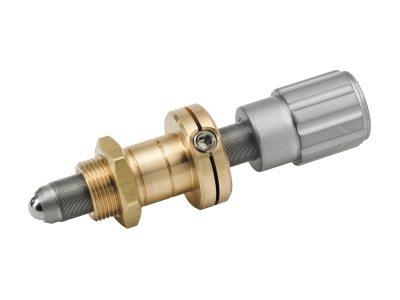

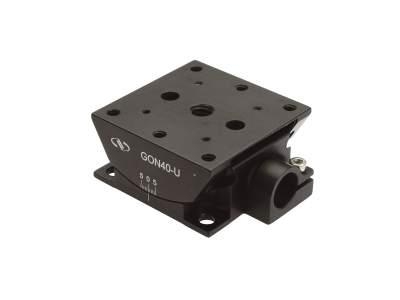

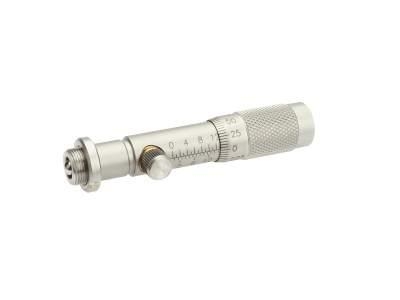

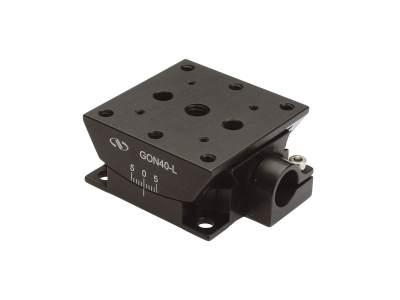

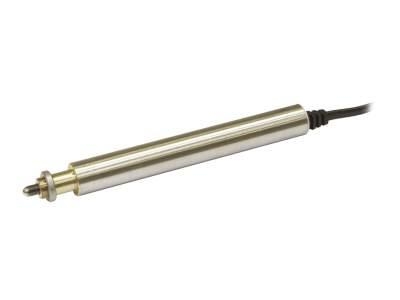

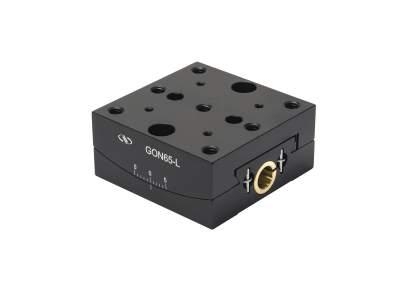

ゴニオステージは、上部のプラットフォームの中央真上に位置する軸を中心にして物体を回転させます。回転の中心がゴニオステージによって妨げられることはありません。GONシリーズのゴニオ回転ステージは、アクチュエータで駆動する精密アリ機構スライドを採用しており、ウォームギア駆動の同一サイズの回転ステージで往々に見られるバックラッシュを防止するためにスプリングで荷重がかけられています。スプリング荷重式設計にはアクチュエータを簡単に交換できる別の利点があり、精密調整スクリュー、差動マイクロメータ、または電動アクチュエータといった各種のアクチュエータの調整感度を選択することができます。同一サイズのGONシリーズステージは単独でも積み重ねても使用できます。積み重ねる場合、直交する回転軸が空間内のほぼ同一点で交わるように構成しますGON40ゴニオステージで移動量13 mmのアクチュエータを使用した場合の回転角は±5°です。GON65-U (上用) ゴニオステージの回転角は、移動量25 mmのアクチュエータを使用した場合は±10°、13 mmのアクチュエータを使用した場合は±5°です。GON65-L (下用) ゴニオステージの回転角は、移動量25 mmのアクチュエータでは±5°、移動量13 mmのアクチュエータでは±3°なります。どちらのゴニオステージも、ステージ側面の6角スクリューでモーションをロックできます。
