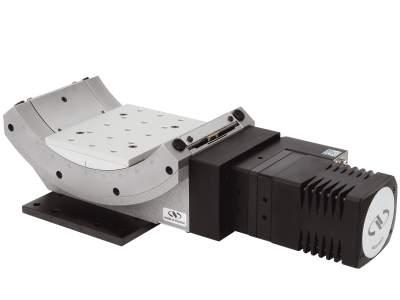

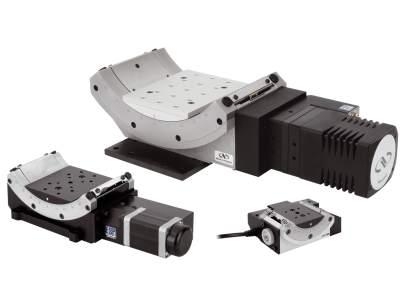

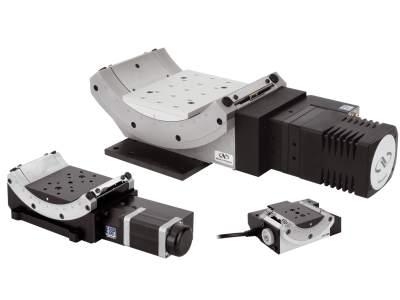

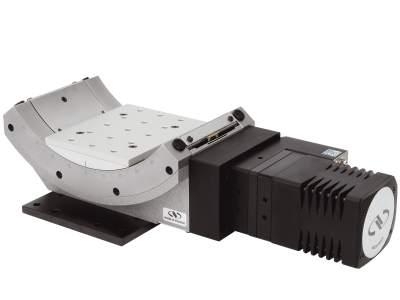

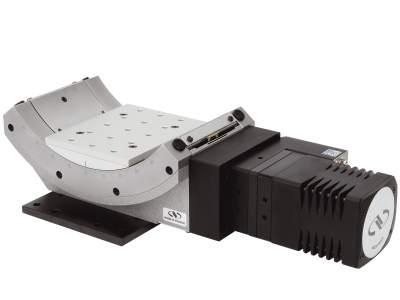

BGシリーズ 高精度クレードルゴニオ

- 横軸の回転角は±45°で、回転プラットフォームに最大限のアクセスを確保(BGS50は±30°)
- 2台のゴニオステージで回転の中心を合わせることが可能
- 精密加工されたボールベアリング・レースにより滑らかで安定性の高いモーションを実現
- 精密研磨されたウォームギアによる0.001°分解能
- 10-6hPaまでに対応する真空仕様モデル


BGシリーズのクレードルゴニオは、精密な横軸回転モーションが得られるように設計され、回転プラットフォームへのフリーアクセスを最大化しながら、0.0002°の最小移動量を実現しています。BGステージを積み重ねることにより、同じ回転軸を中心とする2軸回転を構築できます。
このアセンブリの下にさらに回転ステージをマウントすることによって、同一点を通過する第3の直交回転軸を追加することができます。このステージは、高精度の回転を実現する精密研磨されて硬化処理されたウォームギアドライブ、揺動と偏心を最小限に抑えた滑らかな回転モーションを保証する1列のボールベアリングと精密研磨された特殊鋼レース、移動範囲の中央に設けられた便利なホームスイッチを備えています。

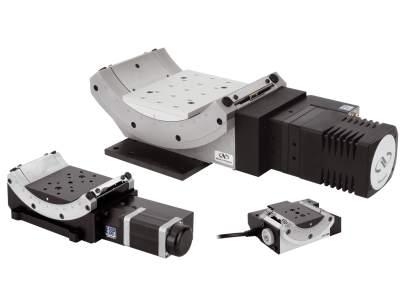

BGシリーズのクレードルゴニオは5段階のサイズが用意されており、アプリケーションに応じてDCモータ (CC) とステッピングモータ (ミニステップのPPまたはフルステップのPE) のどちらとでも組み合わせられます。多目的に使用できるこれらのステージは、高荷重または高トルクのアプリケーション、真空アプリケーション、およびコンパクトな多軸回転アセンブリに使用できます。

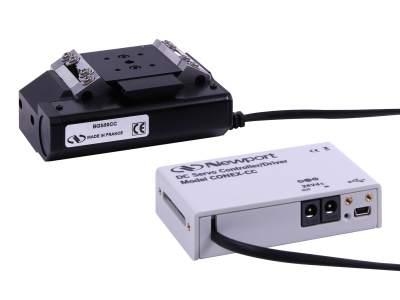

CONEX-BGS50CCはCONEX-CCコントローラ/ドライバを内蔵するクレードルゴニオステージで、開梱後すぐに使えるように極めて高いレベルまで事前の組込みが行われています。CONEX-CCは、Newport社の低電力DCサーボモータ駆動の装置に使用される非常にコンパクトで低価格のドライバです。

製品番号

※各製品番号をクリックすると、Newport米国サイトが開きます。図面や技術情報をご覧になれます。
※記載の標準納期は目安です。詳細はお問合せください。
製品番号
備考
標準納期
税抜価格

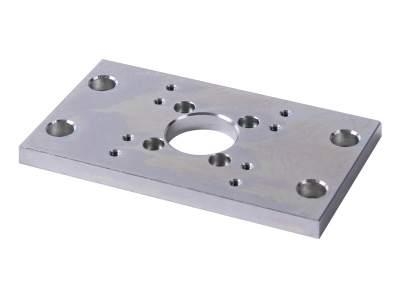

Base Plate, BGS50 Stages
お問合せ
37,030円

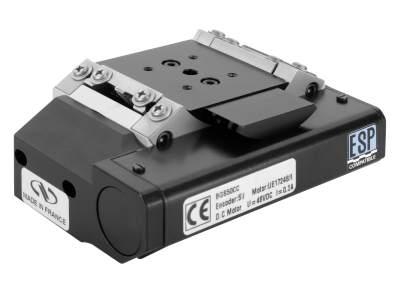

Motorized Goniometer, ±30° Travel Range, DC Motor Drive, BGS50
お問合せ
1,220,000円
Motorized Goniometer, ±45° Travel Range, DC motor Drive, BGS80
お問合せ
1,591,000円

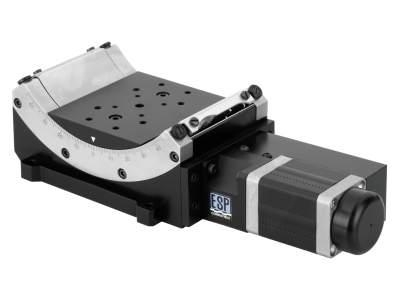

Motorized Goniometer, ±45° Travel Range, Micro-step Drive, BGS80
お問合せ
1,435,000円

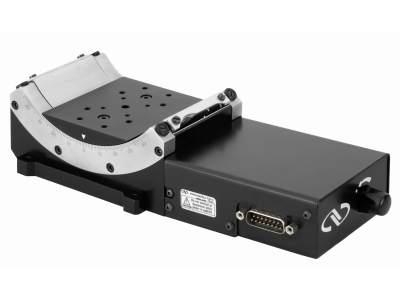

Motorized Goniometer, BGS50CC Integrated with CONEX-CC controller
お問合せ
1,355,000円

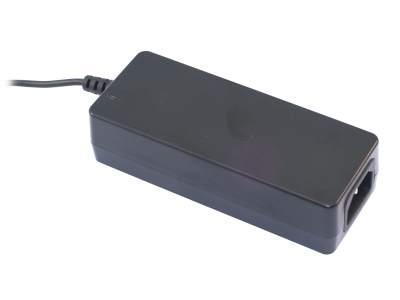

Power Supply, 24 VDC, CONEXTM Motion Controllers
お問合せ
24,550円
Motorized Goniometer, ±45 ° Travel Range, Micro-step, M6, BGM120
お問合せ
2,552,000円
Motorized Goniometer, ±45° Travel Range, DC motor, M6, BGM120
お問合せ
2,675,000円
Motorized Goniometer, ±45° Travel Range, Full-step, M6, BGM120
お問合せ
2,835,000円
Motorized Goniometer, ±45° Travel, Full-step, Vacuum, M6, BGM120
お問合せ
4,274,000円
Motorized Goniometer, ±45 ° Travel Range, Micro-step, M6, BGM160
お問合せ
4,263,000円
Motorized Goniometer, ±45 ° Travel Range, DC motor, M6, BGM160
お問合せ
4,562,000円
Motorized Goniometer, ±45 ° Travel, Full-step, Vacuum, M6, BGM160
お問合せ
6,355,000円
Motorized Goniometer, ±45° Travel Range, Micro-step, M6, BGM200
お問合せ
5,315,000円
Motorized Goniometer, ±45° Travel Range, DC motor, M6, BGM200
お問合せ
5,478,000円
Motorized Goniometer, ±45° Travel Range, Full-step, M6, BGM200
お問合せ
4,104,000円
