RS シリーズ 薄型回転ステージ

- 読み取り感度12分の高精度回転
- 最小目盛は2°で、バーニア付き
- ドリフトを防ぐロック機構付き
- ポストにマウントして垂直回転が可能
- RS65では直径1in.(25.4 mm)の偏光子や波長板の回転が可能
- 0.5"径光学部品をアダプタで取り付け可能

RSシリーズ回転ステージはアルミ製で、精密加工されたブッシュ内を360°回転します。ステージ側面のつまみネジを締めると、プラットフォームが精密アクチュエータで正接駆動されます。RS40にはBM11.5マイクロメータが付いています。RS65にはアクチュエータが付いていないため、微調スクリュー、マイクロメータ、差動マイクロメータ、電動アクチュエータ、電歪アクチュエータのいずれかをお選びください。
角度を示す目盛は2°刻みですが、バーニアスケールで12分単位での読み取りが可能です。ステージ側面のもう1つのつまみネジを締めることにより、位置をロックし、ドリフトを防ぐことが可能です。

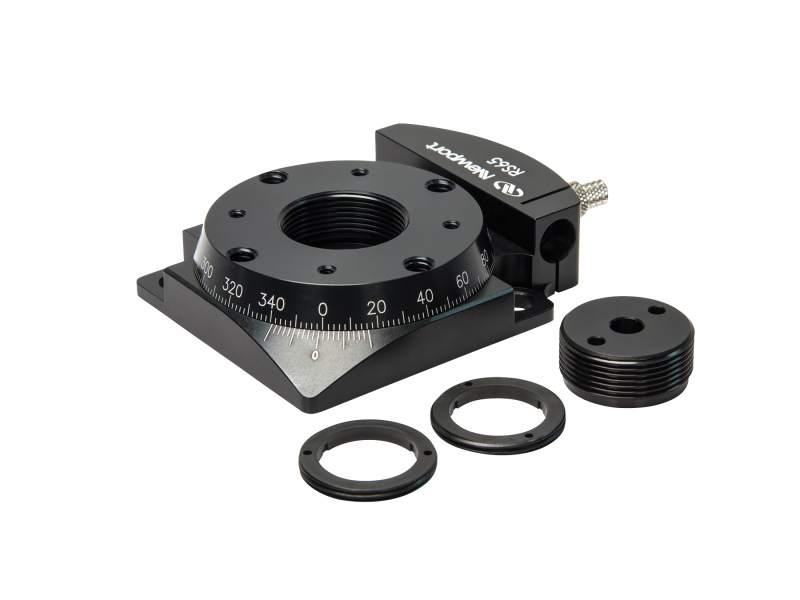

RS65は、直径が1in. (25.4 mm) のリニア偏光子、波長板、カルサイト偏光子、偏光ビームスプリッタキューブを高精度で回転させることができます。マウントの内径は1.063-20ネジです。付属品として、光学部品を固定するための2つのデルリン製リテーニングリングが付いています。
厚みの薄い光学部品は、2つのリテーニングリングで光学部品をはさむようにして固定します。内側のネジ溝には、オネジの付いたニューポート製のカルサイト偏光子やCHシリーズのビームスプリッタキューブを装着し、ステージで回転させることが可能です。

製品番号

※各製品番号をクリックすると、Newport米国サイトが開きます。図面や技術情報をご覧になれます。
※記載の標準納期は目安です。詳細はお問合せください。
製品番号
備考
標準納期
税抜価格

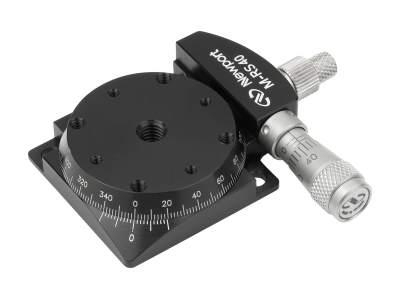

Platform Rotation Stage, 40 mm Diameter, 10° Fine, BM11.5 Included, M3 and M6
1週間
57,910円
Manual Rotation Stage, Aperture, 65 mm, 10° Fine, M3 and M6
1週間
66,050円

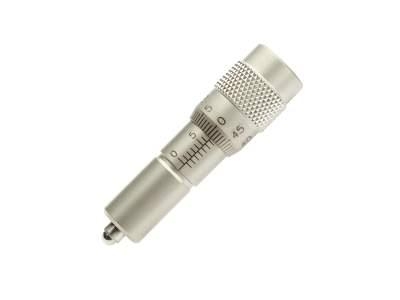

Micrometer, 6 mm Travel, Unthreaded, Vernier
1週間
15,030円

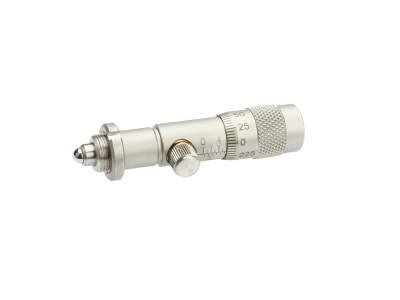

Micrometer Head, High Resolution, 0.5 ?m Sensitivity, 6 mm Travel
1週間
27,570円

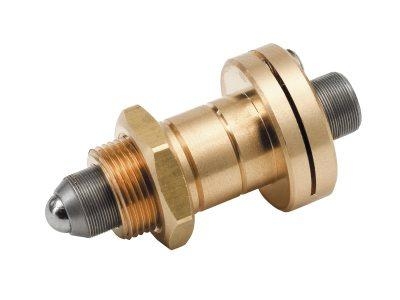

Hex Adjustment Screw, 100 TPI, 6.35 mm Travel, End Lock
当日・翌日発送
4,550円

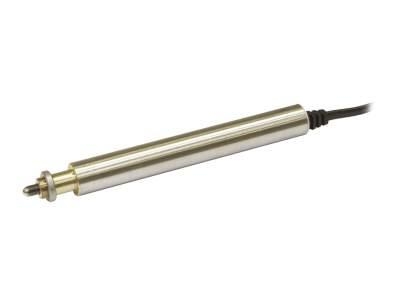

Motorized Actuator, Miniature, 12 mm Travel, DC Servo motor
1週間
124,000円
Motorized Actuator, Miniature, 12 mm Travel, Stepper, 25-pin D-Sub
1週間
124,000円
Piezo Actuator, Ultra-High Resolution, 12.5 mm Travel
1週間
171,000円

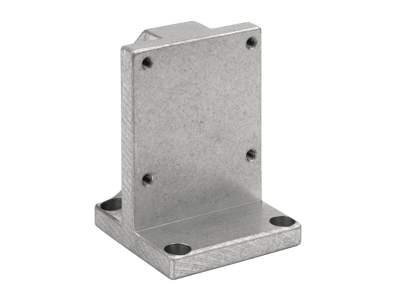

90 Degree Angle Bracket, M-SDS65, M6 Thread
お問合せ
22,890円
