481 シリーズ 高性能回転ステージ

- 感度15秒
- 360°の粗調と5°の微調
- 便利な取り付け用タップ穴
- 直径1インチ(25.4 mm)のポラライザおよび波長板を回転可能
- 0.5”径光学部品をアダプタで取り付け可能

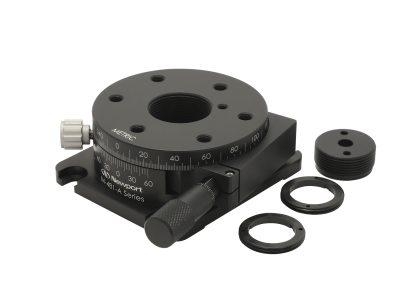

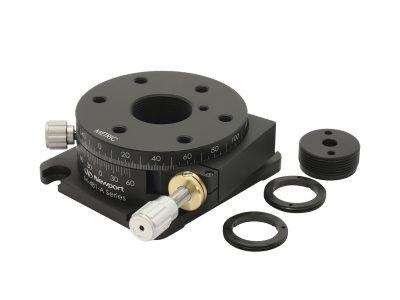

モデル481-A回転ステージは、光学部品を目標の角度に近い角度まで回転させたあと、さらに角度を微調整するのに適しています。
内側の回転ステージは精密加工されたブッシュ内を360°回転し、側面のつまみネジで固定します。外側のステージは高分解能で、正接駆動されます。
ステージの側面には、1度刻みの目盛のついたスケールと、5分刻みのバーニアスケールが付いています。モデル481-Aには、分解能の高い80ピッチのAJS微調スクリューを使用したバージョンもあります。モデル481-Aは、ベースの切り欠き穴を利用してテーブルまたはブレッドボードに取り付けます。ポストに取り付ける場合は、ステージ側面の2つのタップ穴の1つを使用します。また、481-Aには直径1インチ (25.4 mm) のリテーニングリングが2つと、部品 (ポストホルダなど) をマウントするための中央に通し穴のあいたインサートも付属品として付いています。

製品番号

※各製品番号をクリックすると、Newport米国サイトが開きます。図面や技術情報をご覧になれます。
※記載の標準納期は目安です。詳細はお問合せください。
製品番号
備考
標準納期
税抜価格
Rotation Stage, 360° Coarse, 5° Fine, Includes Micrometer, M4 and M6
お問合せ
51,570円
Rotation Stage, 360° Coarse, 5° Fine, Includes Adjustment Screw, M4 and M6
お問合せ
50,190円
Polarizer Adaptor, 12.7 mm Optics to 1.063-20 Threaded Mounts
お問合せ
4,820円

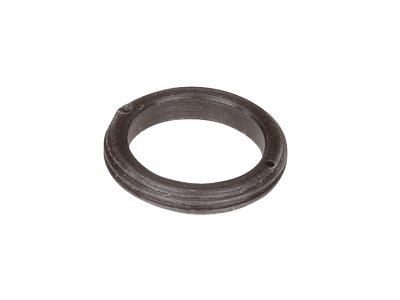

Retaining Ring, 10.1 mm ID, 0.546-32 Thread
お問合せ
880円

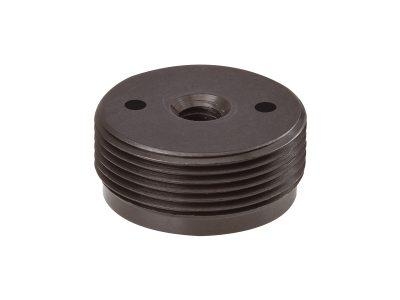

Solid Insert, RSP-1T Rotation Stage
お問合せ
1,980円
