ZeroDrift 温度安定ミラーマウント

ZeroDrift™光学ミラーマウントは、温度によるアライメントドリフトをマウントで補正する特許出願中の運動学的要素を備えています。 この革新により、他のステンレス鋼製マウントと比較して85%改善された光学ポインティング安定性が実現しました。

  - 特許申請中の革新的なZeroDrift技術
  - 温度変化によるミスアライメントを防ぐ
  - 熱ドリフトを85%低減 (特にピッチ方向)
  - OEMおよび 低波面ひずみversion

熱ドリフト補償とは?
光学マウントの熱たわみを補償するもので、これらのたわみは熱膨張補償によって制御できるため、光学マウントの熱たわみをほぼなくすことができます。この特許出願中のイノベーションは、ZeroDrift™テクノロジーと呼ばれています。

ZeroDrift™テクノロジーはドリフトをどのくらい削減可能か?

私たちのテストでは、ZeroDrift™テクノロジーがステンレス鋼ミラーマウントの熱ドリフトを85%削減したことを示しています。グラフは、6 µradの熱ドリフトと1 µradのシフトの非常に優れた熱安定性を示しています。

取り付け応力の低減
ZeroDriftテクノロジーは、低波面歪み(LWD)リテーナーと組み合わされ、光学的歪みを引き起こさない方法でミラーを保持します。軸方向の3点取り付け方法を使用して、光学部品を平坦な許容誤差で穏やかに、しっかりと保持します。

製品番号

※各製品番号をクリックすると、Newport米国サイトが開きます。図面や技術情報をご覧になれます。
※記載の標準納期は目安です。詳細はお問合せください。
製品番号
備考
標準納期
税抜価格

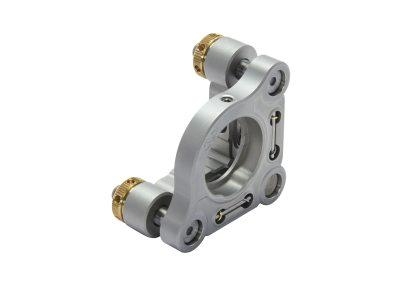

Mirror Mount, ZeroDrift, 1 in. Diameter, Two 100 TPI Hex Key
お問合せ
35,490円

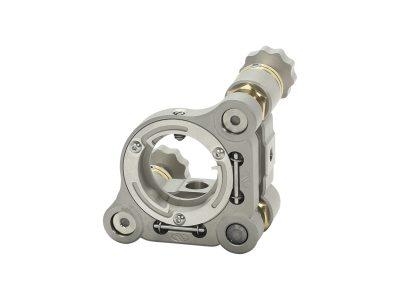

Mirror Mount, ZeroDrift, 25.4 mm, Two 100 TPI Knob, Low Wavefront Distortion
お問合せ
48,290円

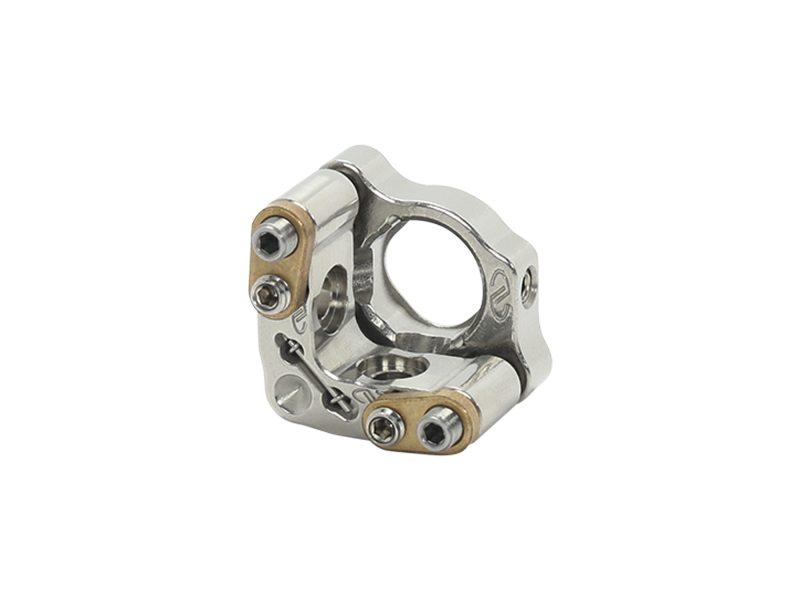

Mirror Mount, ZeroDrift, 0.5 in. Diameter, Two 100 TPI Hex Key
お問合せ
28,320円

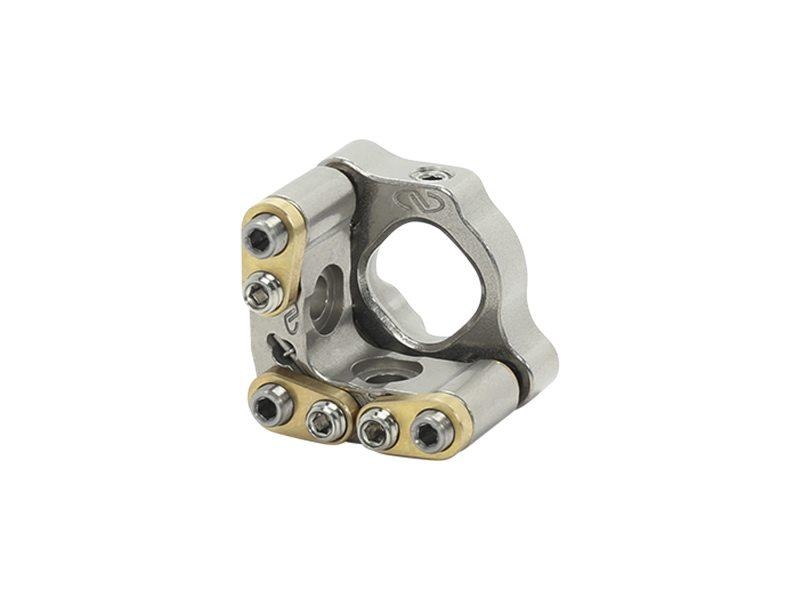

Mirror Mount, ZeroDrift, 0.5 in. Diameter, Three 100 TPI Hex Key
お問合せ
30,200円

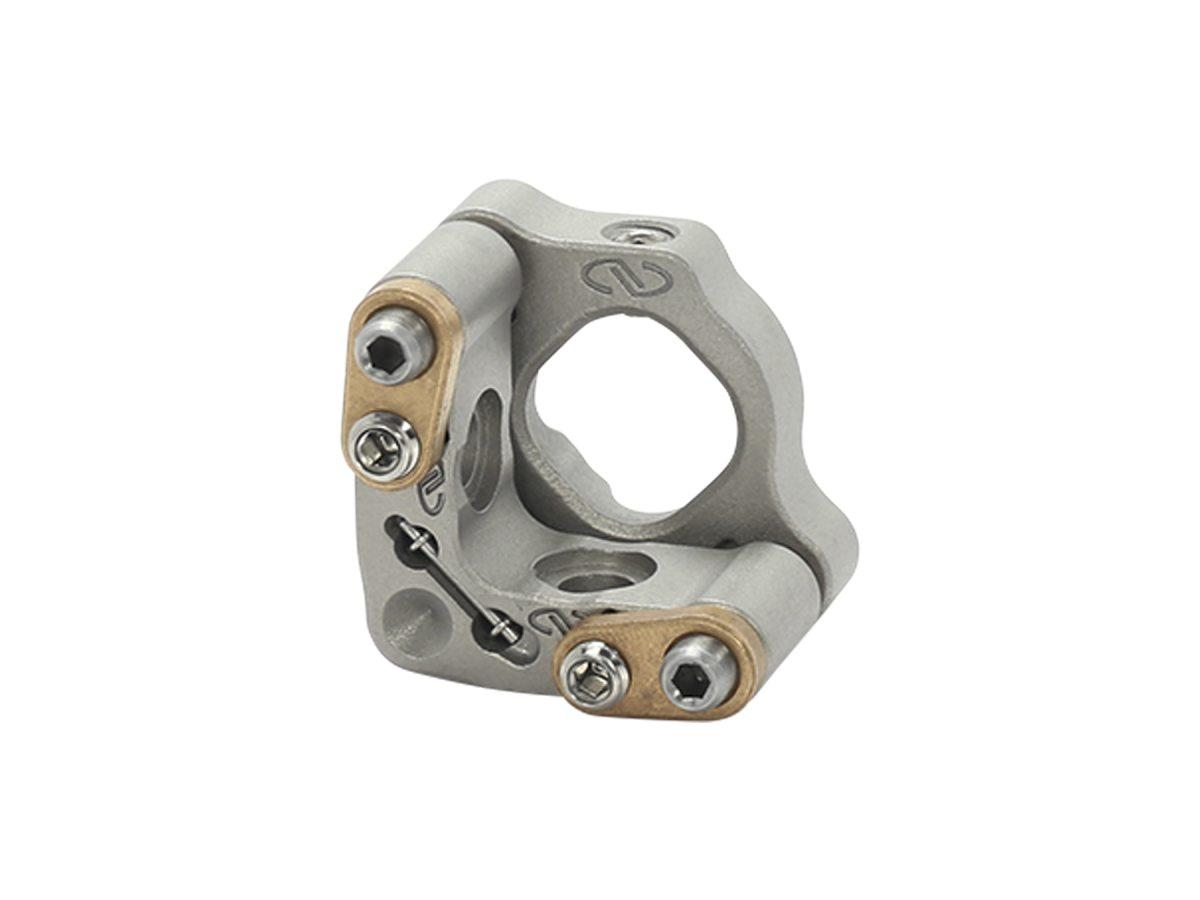

Mirror Mount, ZeroDrift, 0.5 in., Two 100 TPI Hex Key, Rear Load
お問合せ
28,320円
