PR50 & SR50 シリーズ 小型高分解能回転ステージ

- 直径1インチまでの光学部品のマウントが可能な薄型コンパクト設計の回転ステージ
- フォルダモータを使用した軽量設計
- 独自のボールベアリングが滑らかで揺動の小さいモーションを実現
- 高速あるいは高分解能と豊富な選択肢

SR50およびPR50シリーズの小型回転ステージは、直径が1インチまでの偏光子、波長板、ウェッジなどの光学部品を回転させることを目的として設計されています。SR50ステージは、DCサーボモータまたはオープンループステッピングモータのいずれかにより0.004°の最小移動量での高精度の回転を実現しています。PR50シリーズは、SR50シリーズに比べて安価で、高い精度が要求されないアプリケーションに最適です。 また、SR50に比べて最大速度が20°/Sと速くなります。軽量、薄型設計のPR50およびSR50シリーズは、滑らかな回転を提供して揺動を最小限(± 50 μrad) に抑える独自設計のボールベアリング、回転キャリッジの駆動トルクを一定に保つ精密研磨仕上げのウォームギア、小さい設置面積を実現し、光学経路内への組込みを容易にする内部に組み込まれたモータを備えています。標準用途としては、レーザーキャビティ、ディスクテクスチャマシン、または光ファイバ部品の製造エリアのような、スペースの限られた場所での光学部品の回転が挙げられます。 CONEX SR50CCおよびPR50CCはCONEX-CCコントローラ/ドライバを内蔵する回転ステージで、開梱後すぐに使えるように極めて高いレベルまで事前の組込みが行われています。CONEX-CCは、Newport社の低電力DCサーボモータ駆動の装置に使用される非常にコンパクトで低価格のドライバです。

製品番号

※各製品番号をクリックすると、Newport米国サイトが開きます。図面や技術情報をご覧になれます。
※記載の標準納期は目安です。詳細はお問合せください。
製品番号
備考
標準納期
税抜価格

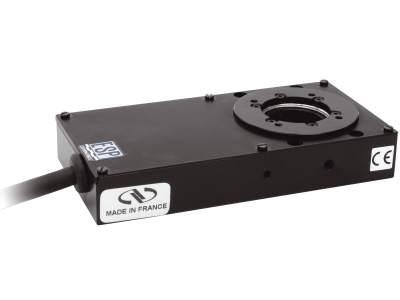

Motorized Rotation Stage, Compact, 360°, DC Servo Motor
お問合せ
269,000円
Motorized Rotation Stage, Compact, 360°, Micro Step Drive Stepper
お問合せ
264,000円

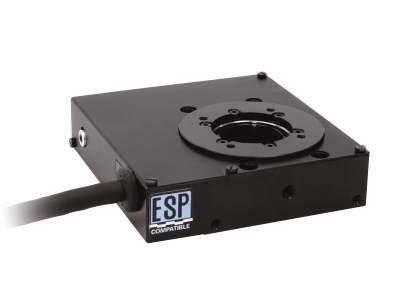

Motorized Rotation Stage, Compact, 360°, DC Servo Motor, SR Series
お問合せ
360,000円
Motorized Rotation Stage, Compact, 360°, Micro Step Drive Stepper, SR Series
お問合せ
368,000円

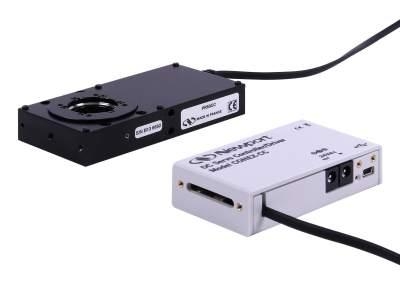

Motorized Rotation Stage, PR50CC, Integrated with CONEX-CC Controller
1週間
379,000円

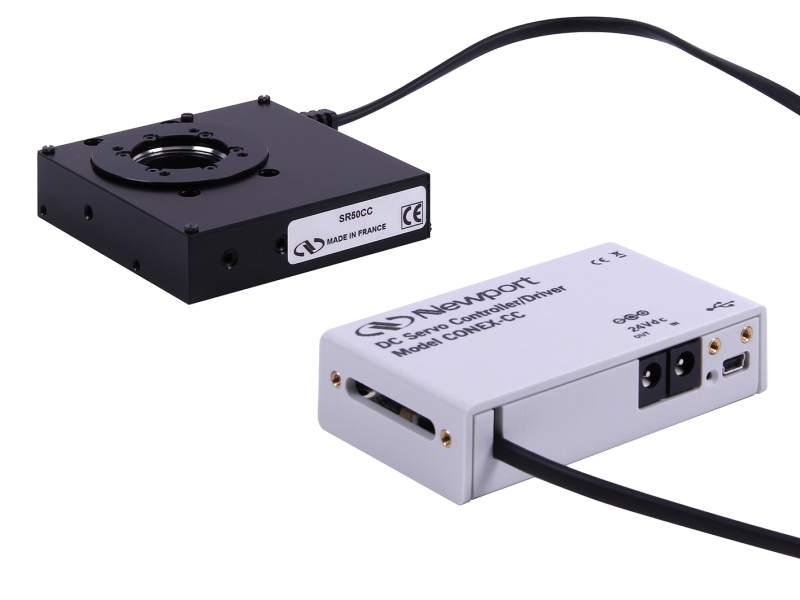

Motorized Rotation Stage, SR50CC Integrated with CONEX-CC Controller
1週間
466,000円

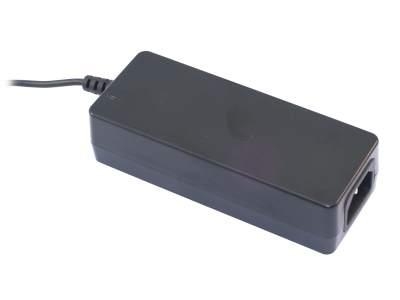

Power Supply, 24 VDC, CONEX? Motion Controllers
1週間
15,000円

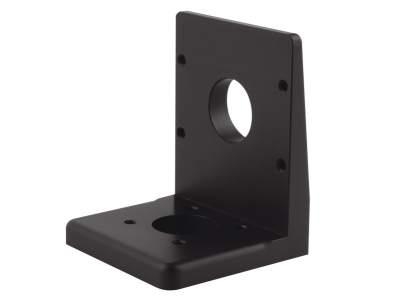

Right-Angle Bracket, PR50 and SR50
1週間
33,820円
