URS シリーズ 精密回転ステージ

- バックラッシュの無い連続的な回転、MTBF20,000時間
- DCモータに8000cts/revロータリエンコーダを採用、分解能0.0005°
- 独自の2ピースベアリング設計によりコンパクトで優れた揺動と偏心性を実現
- 高い動作感度がありながら低価格なステッパモータバージョンあり

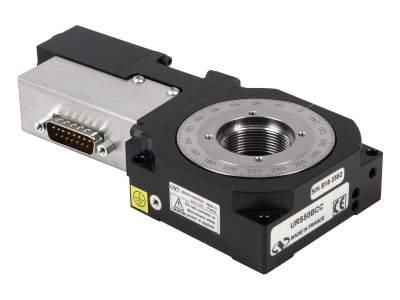

URSシリーズは、薄型のパッケージで精密な360度連続動作を提供します。URSシリーズのステージは、独自設計のボールベアリングを採用し て優れた剛性、高い信頼性、優れた揺動と偏心性を実現しています。また、ウォームスクリューの傾斜配置により取付け穴が対称的に4個設け られているため、中心軸をはずれた負荷をより良く保持できます。さらに、調整可能なリミットスイッチが過度に移動するのを防ぎ (URS50B を除く)、柔軟な予荷重システムが20,000時間のMTBFでバックラッシュの無い動作を保証します。DCモータバージョンは、ウォームスクリュー に取り付けられた8,000カウント/回転の超高解像度エンコーダを備え、双方向再現性に優れた高精度のモーションを実現しています。また、 DCモータバージョンは、最高のダイナミック速度レンジを実現し、最大で80度/秒の回転速度を可能にします。ステッピングモータバージョンは、要求がそれほど厳しくない用途向けの低価格ソリューションで、その高い出力トルクがステップの欠落のリスクを最小にし、命令されたステップ数とステージの動きの間に優れた線形性を与えます。URSには、10e-6hPaまでの真空対応バージョンもあります。また、CONEX-URS50BCCはCONEX-CCコントローラ/ドライバを内蔵するURS50BCC回転ステージで、開梱後すぐに使えるように極めて高いレベルまで事前の組込みが行われています。CONEX-CCは、Newport社の低電力DCサーボモータ駆動の装置に使用される非常にコンパクトで低価格のドライバです。 MSCABLE-3 3mケーブル付属

製品番号

※各製品番号をクリックすると、Newport米国サイトが開きます。図面や技術情報をご覧になれます。
※記載の標準納期は目安です。詳細はお問合せください。
製品番号
備考
標準納期
税抜価格

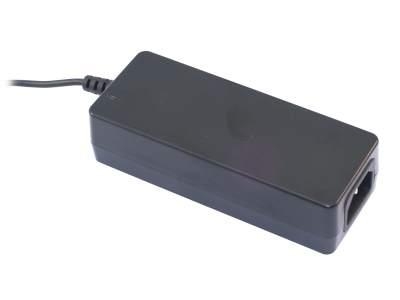

Power Supply, 24 VDC, CONEXTM Motion Controllers
お問合せ
25,620円

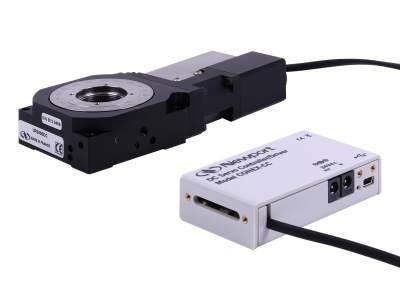

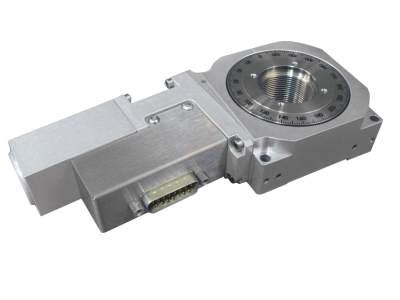

Motorized Rotation Stage, URS50BCC Integrated with CONEX-CC Controller
お問合せ
900,000円

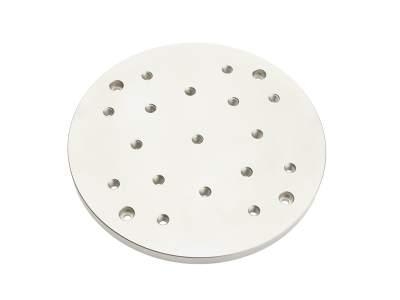

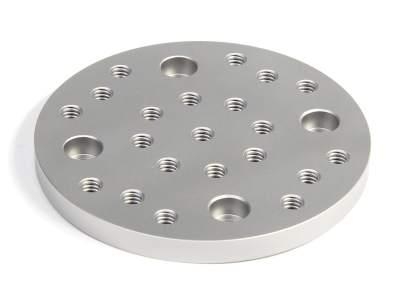

Mounting Plate, Solid Top, URS100 Series, M6 Threaded Holes
お問合せ
44,430円
Mounting Plate, Solid Top, URS150 Series, M6 Threaded Holes
お問合せ
60,650円
Mounting Plate, Solid Top, URS75 Series, M6 Threaded Holes
お問合せ
41,230円

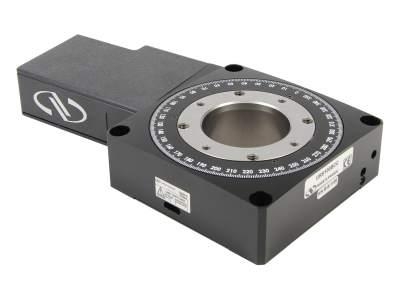

Motorized Rotation Stage, DC Motor, Continuous 360° Motion, URS100
お問合せ
1,088,000円

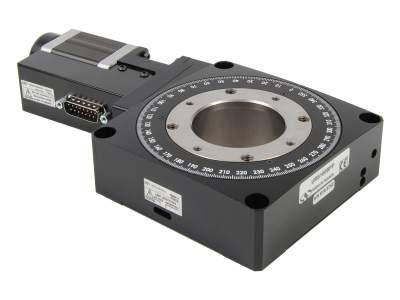

Motorized Rotation Stage, Stepper, Continuous 360° Motion, URS100
お問合せ
968,000円
Motorized Rotation Stage, DC Motor, Continuous 360° Motion, URS150
お問合せ
1,217,000円

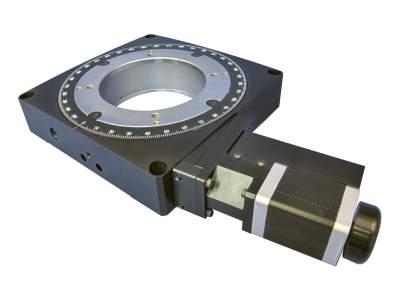

Motorized Rotation Stage, Stepper, Continuous 360° Motion, URS150
お問合せ
1,076,000円
Motorized Rotation Stage, DC Motor, Continuous 360° Motion, URS50
お問合せ
739,000円
Motorized Rotation Stage, Vacuum Compatible, Stepper, URS50
お問合せ
1,080,000円

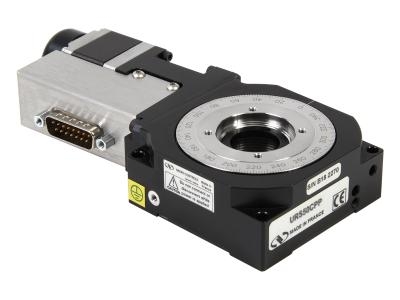

Motorized Rotation Stage, Stepper, Continuous 360° Motion, URS50
お問合せ
648,000円
Motorized Rotation Stage, DC Motor, Continuous 360° Motion, URS75
お問合せ
1,022,000円
Motorized Rotation Stage, Stepper, Continuous 360° Motion, URS75
お問合せ
876,000円
Motorized Rotation Stage, Vacuum, Stepper Motor, URS75
お問合せ
1,466,000円

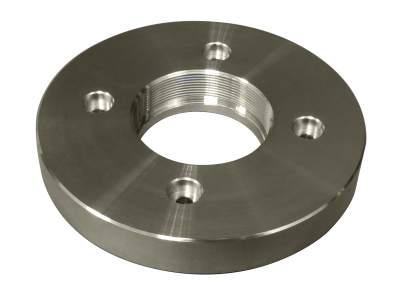

Lens Barrel Adapter, B25.4, URS75 Stages
お問合せ
36,630円

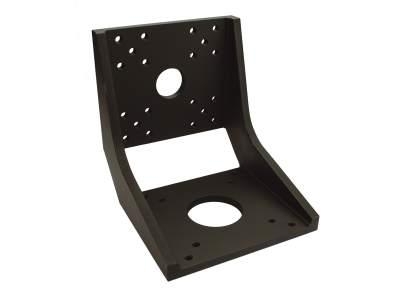

90 Degree Mounting Bracket, URS75, URS100, URS150 Rotation Stages
お問合せ
125,000円
