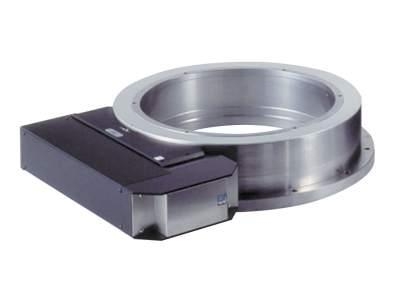

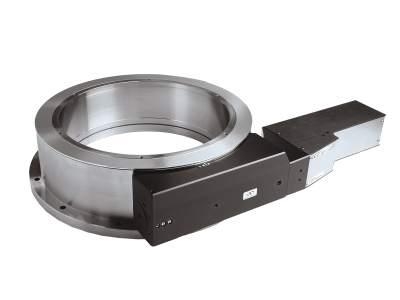

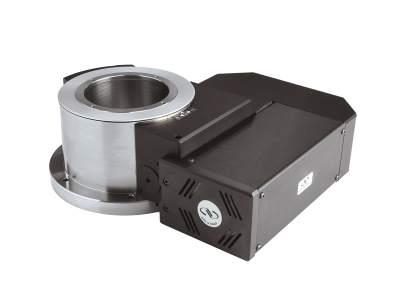

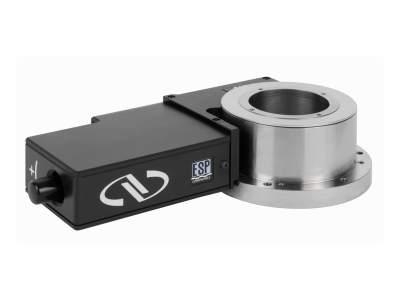

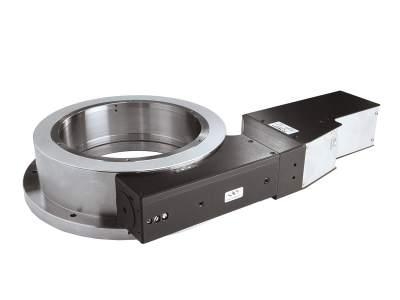

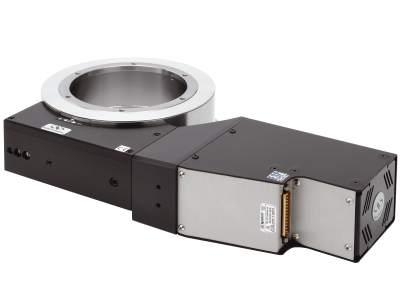

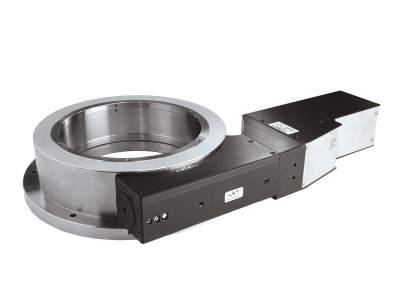

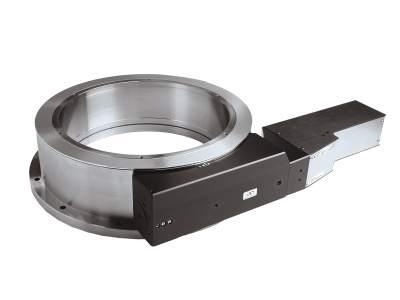

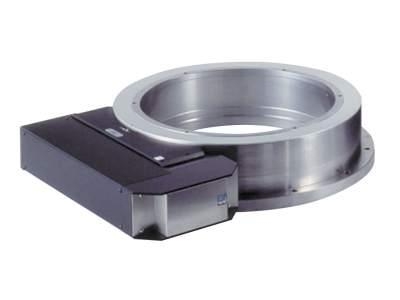

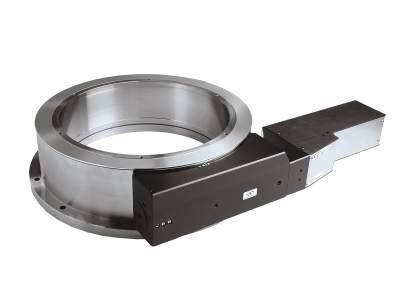

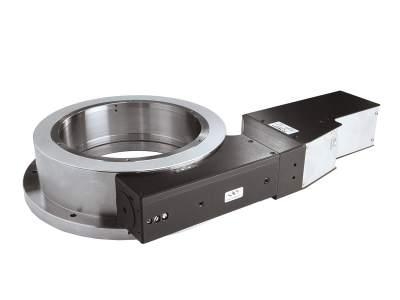

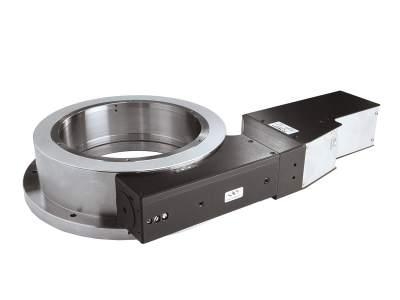

RV シリーズ 高性能精密回転ステージ DCモーター

- 直径80~350 mmまでの精密回転ステージ
- 優れた構造剛性を保証する一体設計
- 高荷重アプリケーションに最適
- 直読式エンコーダを用いた0.0001°(0.36秒)以上の分解能を実現した高精度バージョン

RVシリーズの回転ステージは、高精度な角度調整性能と大きな耐荷重性能を併せ持つ製品です。5種類のステージサイズと6種類の駆動方式が用意されているため、さまざまな使用条件に合わせて耐荷重、トルク、速度、分解能を最適化することができます。すべてのRVステージは工具鋼製で、研磨仕上げのベアリングが優れた回転精度を保証します。また、2列の予荷重されたベアリングによって小さな設置面積ながら高い偏心荷重性能を実現し、一体設計されたデザインがよって、力学的性能を損なうことなく優れた動的特性を提供します。 DCモータ駆動のCCHLとHAHLTバージョンは減速ギアを備えることによって、より大きなトルクと搭載荷重慣性容量を実現しています。HATとHAHLTは、高分解能直読式エンコーダとタコメータを備えて、優れた再現性と位置安定性および速度調節を特徴とするバージョンです。 3mケーブルが付属しております。
対応ドライバ
XPS-DRV11: CC, CCHL, HAHL
XPS-DRV03: HAT, HAHLT

製品番号

※各製品番号をクリックすると、Newport米国サイトが開きます。図面や技術情報をご覧になれます。
※記載の標準納期は目安です。詳細はお問合せください。
製品番号
備考
標準納期
税抜価格
Motorized Rotation Stage, 80 mm, High-Speed DC Drive
1週間
846,000円
Motorized Rotation Stage, 120 mm, High-Speed DC Drive
お問合せ
1,081,000円
Motorized Rotation Stage, 120 mm, High-Speed DC Drive, Folded
お問合せ
1,081,000円
Motorized Rotation Stage, 120 mm, High-Torque DC Drive
お問合せ
1,241,000円
Motorized Rotation Stage, 120 mm, High-Torque DC Drive, Folded
お問合せ
1,241,000円
Motorized Rotation Stage, 120 mm, High-Torque DC Drive, Direct Encoder
お問合せ
1,908,000円
Motorized Rotation Stage, 120 mm, High-Torque DC Drive, Direct Encoder, Folded
お問合せ
1,908,000円
Motorized Rotation Stage, 120 mm, High-Speed DC Drive, Direct Encoder
お問合せ
1,678,000円
Motorized Rotation Stage, 120 mm, High-Speed DC Drive, Direct Encoder, Folded
お問合せ
1,678,000円
Motorized Rotation Stage, 160 mm, High-Speed DC Drive
お問合せ
1,314,000円
Motorized Rotation Stage, 160 mm, High-Speed DC Drive, Folded
お問合せ
1,314,000円
Motorized Rotation Stage, 160 mm, High-Torque DC Drive
お問合せ
1,428,000円
Motorized Rotation Stage, 160 mm,High-Torque DC Drive, Folded
お問合せ
1,428,000円
Motorized Rotation Stage, 160 mm, High-Torque DC Drive, Direct Encoder
お問合せ
2,199,000円
RV160HAHLT-F
RV Series Rotation Stage 160mm Dia High-Torque DC Direct Encoder Folded
お問合せ
2,223,000円
Motorized Rotation Stage, 160 mm, High-Speed DC Drive, Direct Encoder
お問合せ
1,933,000円
RV160HAT-F
RV Series Rotation Stage 160mm Dia High-Speed DC Direct Encoder Folded
お問合せ
1,952,000円
Motorized Rotation Stage, 240 mm, High-Speed DC Drive
1週間
1,639,000円
Motorized Rotation Stage, 240 mm, High-Speed DC Drive, Folded
お問合せ
1,639,000円
Motorized Rotation Stage, 240 mm, High-Torque DC Drive
お問合せ
1,890,000円
Motorized Rotation Stage, 240 mm, High-Torque DC Drive, Folded
お問合せ
1,890,000円
Motorized Rotation Stage, 240 mm, High-Torque DC Drive, Direct Encoder
お問合せ
2,684,000円
RV240HAHLT-F
RV Series Rotation Stage 240mm Dia High-Torque DC Direct Encoder Folded
お問合せ
お問合せ
Motorized Rotation Stage, 240 mm, High-Speed DC Drive, Direct Encoder
お問合せ
2,434,000円
RV240HAT-F
RV Series Rotation Stage 240mm Dia High-Speed DC Direct Encoder Folded
お問合せ
お問合せ
Motorized Rotation Stage, 350 mm, High-Speed DC Drive
お問合せ
2,483,000円
Motorized Rotation Stage, 350 mm, High-Speed DC Drive, Folded
お問合せ
2,483,000円
Motorized Rotation Stage, 350 mm, High-Torque DC Drive
お問合せ
2,728,000円
Motorized Rotation Stage, 350 mm, High-Torque DC Drive, Folded
お問合せ
2,728,000円
Motorized Rotation Stage, 350 mm, High-Torque DC Drive, Direct Encoder
お問合せ
3,737,000円
RV350HAHLT-F
RV Series Rotation Stage 350mm Dia High-Torque DC Direct Encoder Folded
お問合せ
お問合せ
Motorized Rotation Stage, 350 mm, High-Speed DC Drive, Direct Encoder
お問合せ
3,361,000円
RV350HAT-F
RV Series Rotation Stage 350mm Dia High-Speed DC Direct Encoder Folded
お問合せ
お問合せ

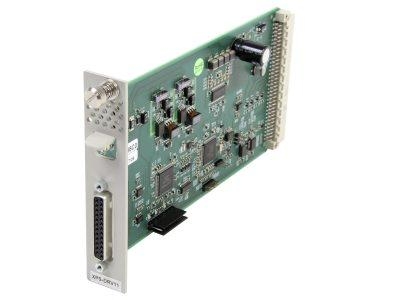

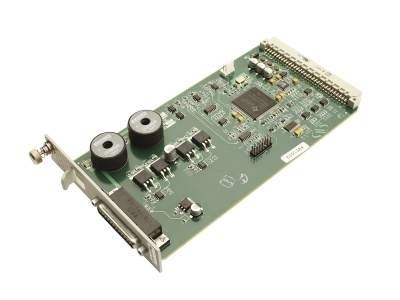

XSP-DRV11
Motion Controller Card, Universal, Stepper, DC, and Linear Motors
1週間
89,970円
XSP-DRV03
PWM Drive Module, High Performance, DC Motors
お問合せ
107,000円
