Newport Japan ニューポート > 製品情報 > Opto-Mechanics > ミラーマウント > MFMシリーズ フレックス光学マウント

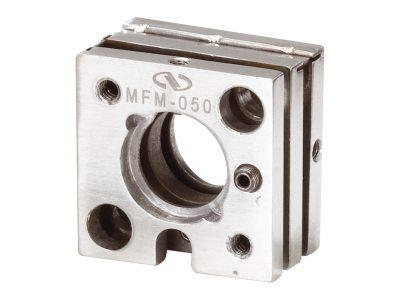

MFMシリーズ フレックス光学マウント

ニューポートのコンパクトなステンレス鋼製フレクシャーミラーマウントは、「セットアンドフォーゲット」のOEMアプリケーション向けに設計されています。 溶接構造、堅いたわみピボット、および精密調整ネジが優れた機械的安定性を提供します。

・OEMに最適なコンパクトなフレクシャーマウント設計
・80ネジピッチの六角ヘッド調整スクリュー付のコンパクトなキネマティック設計
・100-TPIアジャスター付きの新しい-HRバージョン
   ・マウントブラケットを提供(オプション)
・低真空用途に、低い揮発性有機化合物(=VOC:volatile organic compounds)
    LaserClean™バージョンを用意。

MFMマウントは産業用アプリケーション向けに設計されています
NewportのMFMシリーズミラーマウントは、「セットアンドフォーゲット」のOEMアプリケーション向けに特別に設計されています。
1)コンパクトな形状
2)スペースを節約し、改ざんを防止するための六角キー(ノブなし)アジャスター
3)ステンレス鋼構造による余分な剛性
4)永久ミラー取り付け用の接着剤ウェル

フレクシャー設計によるコンパクトサイズを実現
フレキシャミラーマウントを使用すると、スプリングスチールエレメントが角度位置決めの手段を提供します。フレクシャの二重の機能により、ガイドされた回転とばね力の両方が提供され、よりコンパクトな設計が可能になります。

OEMミラーマウントのコレクション
最新かつ最高のパフォーマンスのOEMミラーマウントは、Newportから提供されます。アラインメントピンスロット、接着剤ウェル、アクチュエータロックなど、工業用アプリケーションの主要機能を各マウントに組み込むことに重点を置いています。こちらのビデオリンクをクリックして、業界で最も費用効果が高く、コンパクトで安定したミラーマウントをご覧ください。

LaserClean™低VOCバージョン
多くのレーザーベースのアプリケーションでは、揮発性有機化合物(VOC)を減らし、清浄度を高めるために特別な注意が必要です。VOCやその他の汚染物質が光学面に付着すると、出力、ビーム品質、波長が低下します。ニューポートは現在、透明な陽極酸化、ニッケルメッキまたはステンレス鋼の材料、特別な潤滑および真空レベルの洗浄で特別に準備された特定の光学機械部品を提供しています。製品はクラス1000(ISO 6)のクリーンルームグレードの袋詰め材料でパッケージ化され、さらに清潔さを保つために二重袋に入れられます。これらの製品をLaserClean™と呼び、型番の最後に-LCを付ける事でご注文が可能です。

For more information please visit LaserClean Low VOC Optical Components Page.

製品番号

※各製品番号をクリックすると、Newport米国サイトが開きます。図面や技術情報をご覧になれます。
※記載の標準納期は目安です。詳細はお問合せください。
製品番号
備考
標準納期
税抜価格
Industrial Optical Mount, Flexure, 0.5 in., 2 Allen-Key Adjustment
お問合せ
22,350円
Industrial Optical Mount, High-Resolution Flexure, 0.5 in., 2 100-TPI Hex
お問合せ
26,790円
Industrial Optical Mount, Flexure, 0.75 in., 2 Allen-Key Adjustment
お問合せ
22,690円

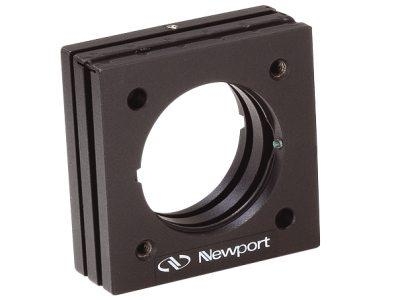

Industrial Optical Mount, High-Resolution Flexure, 0.75 in., 2 100-TPI Hex
お問合せ
27,300円

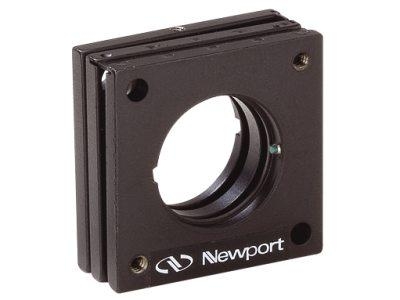

Industrial Optical Mount, Flexure, 1.0 in., 2 Allen-Key Adjustment
お問合せ
23,540円
Industrial Optical Mount, High-Resolution Flexure, 1.0 in., 2 100-TPI Hex
お問合せ
28,150円

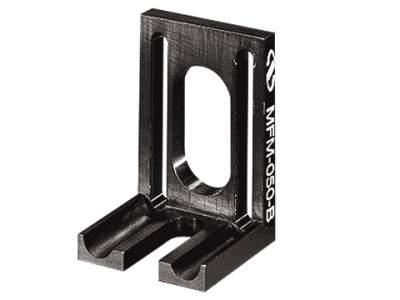

Mounting Bracket, MFM-050 Flexure Industrial Optical Mount
お問合せ
15,010円

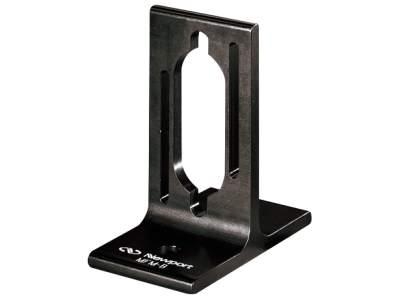

Mounting Bracket, MFM-075 or MFM-100 Flexure Optical Mounts
お問合せ
10,750円
Mounting Bracket, PX Post, For MFM-050 Series, Stainless Steel
お問合せ
9,720円
