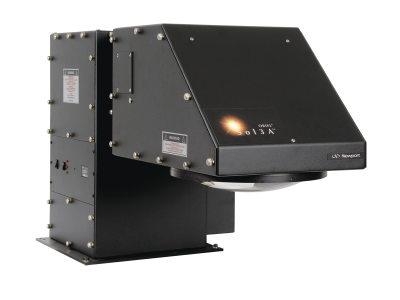

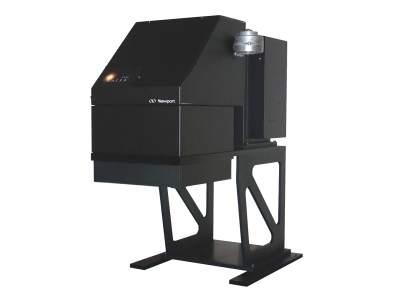

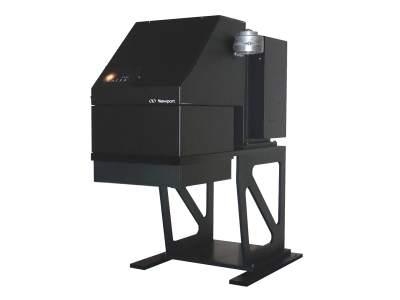

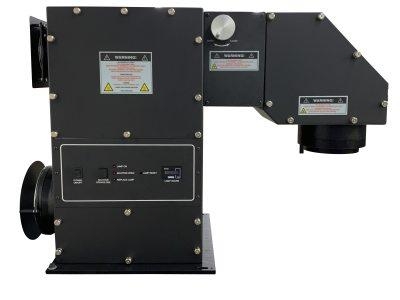

Sol3AクラスAAA ソーラーシミュレータ

Oriel Sol3Aソーラーシミュレーターは、単一のランプ設計を使用して、1つまたは2つではなく、3つすべてのパフォーマンス基準のクラスA要件を満たし、1 SUN出力電力を低下させません。 Sol3Aソーラーシミュレーターは、IEC 60904-9 Edition 2（2007）、JIS 8904-9（2017）、およびASTM E927-10（2015）の3つの規格すべてでクラスAAAの認定を受けています。

・クラスAスペクトル一致
・クラスA空間の不均一な放射照度
・クラスAの時間的不安定性
・0.1〜1.0 SUN出力用の可変減衰器
・温度センサーとインターロックによりオペレーターの安全を確保
・IEC、ASTMおよびJISのクラスAAA校正証明書を含む
・CE認定取得

仕様

シミュレータークラス：AAA
ランプタイプ：キセノン
ビーム均一性：≤2％
スペクトル一致分類：A（IEC 60904-9 2007）A（JIS 8904-9 2017）A（ASTM E927-10 2015）
時間的不安定性：≤0.5％STI≤2.0％LTI
時間的不安定性の分類：A（IEC 60904-9 2007）A（JIS 8904-9 2017）A（ASTM E927-10 2015）均一 ≤2％
均一性分類：A（IEC 60904-9 2007）A（JIS 8904-9 2017）A（ASTM E927-10 2015）
ライン規制：0.01％

クラスAスペクトルマッチ

スペクトルの一致は、ソーラーシミュレータクラスの評価の最初の文字で示されます。ソーラーシミュレーターの理想的なスペクトルマッチングは、6つのスペクトル範囲における積分された光強度のパーセンテージに基づいています。クラスAのスペクトル一致を持つソーラーシミュレーターは、各スペクトル範囲で理想的なパーセンテージの0.75倍から1.25倍を超えて逸脱しない場合があります。AM 1.5Gスペクトル補正フィルターがインストールされたすべてのOriel®ソーラーシミュレータモデルのスペクトル一致は、IEC、JIS、およびASTMクラスAの要件を簡単に満たすことが示されています。これらのソーラーシミュレータ標準の詳細については、「"Solar Simulator Standards — Definitions & Comparisons"」をご参照ください。

クラスA放射照度の空間均一性

作業領域全体の放射照度の均一性は、ソーラーシミュレータクラスの評価の2番目の文字で示され、達成および維持するのが最も難しい要件です。ホットスポットは、測定されたセル効率に重大なエラーを引き起こし、セルの不正確なビニングを引き起こす可能性があります。クラスA空間均一性パフォーマンス標準は、ホットスポットの影響を最小限に抑えるように設計されており、2％以下という非常に厳しい要件があります。プロットは、典型的な2 x 2インチシミュレータの作業領域全体の放射照度の均一性を示しています。各ユニットには、放射照度の不均一性のプロットが付属しています。ソーラーシミュレータ標準の詳細については、「"Solar Simulator Standards — Definitions & Comparisons"」をご参照ください。

クラスA時間的安定性

時間的安定性は、ソーラーシミュレータの3番目の性能パラメータです。ランプの変動が太陽電池効率の測定を歪まないことを保証するために、出力光は経時的に安定している必要があります。Oriel Sol3Aは、IEC、ASTM、およびJIS規格で定義されている時間的安定性の要件を簡単に満たします。IEC 60904-9（2007）には、短期的な不安定性に対する最も厳しい要件があり、最大許容レベルは0.5％です。1.6 kW Sol3Aソーラーシミュレーターの50 ms間隔での0.369％の典型的な不安定応答が示されています。これらのソーラーシミュレータ標準の詳細については、「"Solar Simulator Standards — Definitions & Comparisons"」をご参照ください。

エアマス1.5Gフィルター

ランプとエアマスフィルターの組み合わせにより、特徴的なクラスAスペクトルマッチが生成されます。当社のAir Mass 1.5Gフィルターは、フィルターを劣化させることなく、1 SUNの照明条件下でその光学特性を維持します。フィルターモデル81388は、1つを除くすべてのSol3Aソーラーシミュレーターに標準で含まれています。大面積の高度にコリメートされた94123A-CPVシミュレータには、Air Mass 1.5 Direct Filter 81389が含まれています。
