ULTIMA® G シリーズ ギンバルミラーマウント

- 特許取得済みの、通し穴開口キネマティックギンバルマウント
- 厚みのあるプレートと剛性の高いバネによる長期安定性
- アクチュエータの交換が簡単

ジンバルマウントと非ジンバルマウント

ジンバルマウントには、光学素子の中央前面で交差する回転軸があります。 マウントを調整すると、ビームの長さではなく角度のみが変化します。 対照的に、非ジンバルマウントでは、角度が調整されるとビーム経路が短くなったり長くなったりパス長が変動します。

容易に交換可能なアクチュエータ
U100-GおよびU200-GULTIMA®業界標準のクランプ設計により、さまざまなタイプのアクチュエータを使用してミラー位置を調整し、あらゆるアプリケーションの要件を満たすことができます。アクチュエーターは、2つのねじを緩めるだけで簡単に交換でき、マウントからアクチュエーターを静かに引き出します。ULTIMAマウントは、標準のノブと六角キー調整ネジだけでなく、マイクロメーターや電動アクチュエーターにも対応しています。下記のアクセサリセクションにある推奨互換アクチュエータをご覧ください。
ビーム分割アパーチャ
ULTIMAジンバルマウントは、ビーム分割用に設計された開口部を備えています。中空半球設計のため、ビームは開口部を通過でき、ビームの反射と透過が可能になります。開口部の入り口は、45度の深い面取りを備えて設計されており、広い角度でビームを受け入れることができます。

Recommended Compatible Actuators


製品番号

※各製品番号をクリックすると、Newport米国サイトが開きます。図面や技術情報をご覧になれます。
※記載の標準納期は目安です。詳細はお問合せください。
製品番号
備考
標準納期
税抜価格

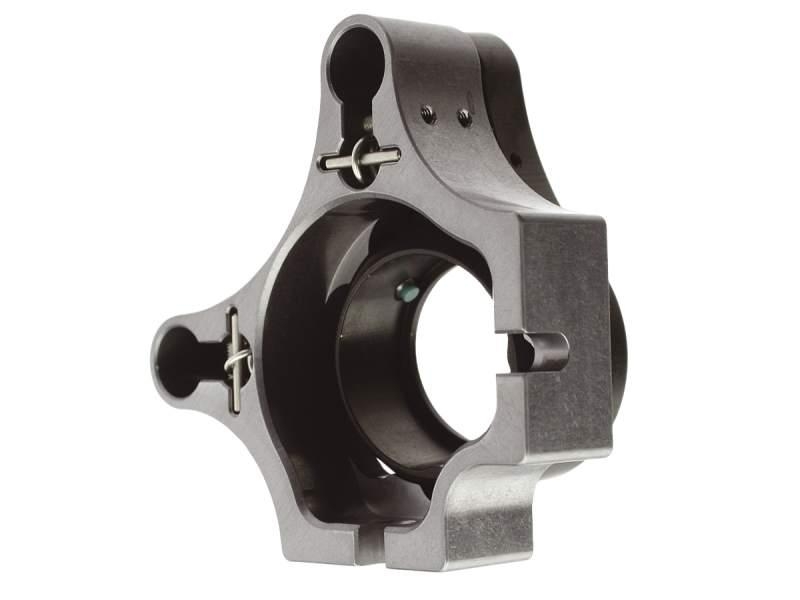

Gimbal Mirror Mount, ULTIMA, Center, 1.0 in. Diameter, No Actuators
お問合せ
29,000円

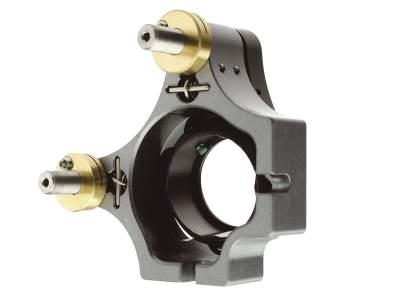

Gimbal Mirror Mount, ULTIMA, Center, 1.0 in., 2 Locking 100-TPI Allen-Keys
お問合せ
36,850円

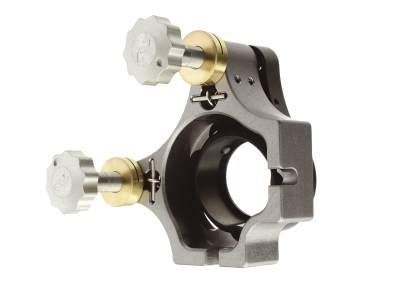

Gimbal Mirror Mount, ULTIMA, Center, 1.0 in., 2 Locking 100-TPI Knobs
お問合せ
39,410円

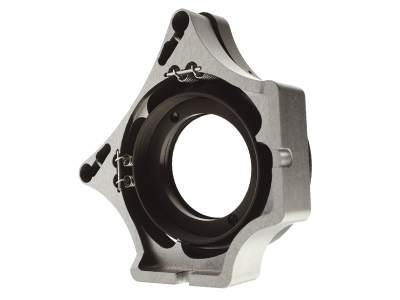

Gimbal Mirror Mount, ULTIMA, Center, 2.0 in. Diameter, No Actuators
お問合せ
53,230円

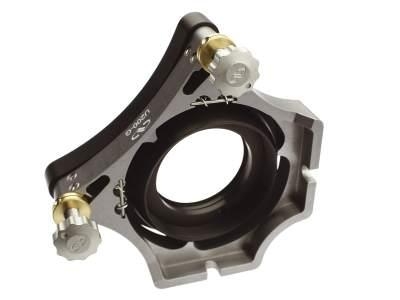

Gimbal Mirror Mount, ULTIMA, Center, 2.0 in., 2 Locking 100-TPI Knobs
お問合せ
62,280円

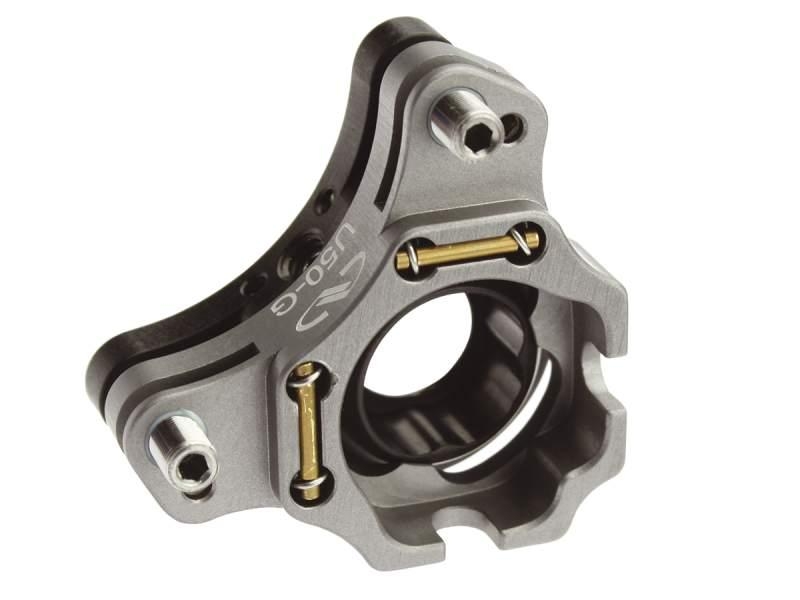

Gimbal Mirror Mount, ULTIMA, Center, 0.5 in., 2 Locking 100-TPI Allen-Keys
お問合せ
27,130円

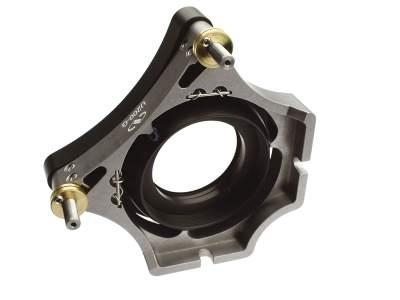

Gimbal Mirror Mount, ULTIMA, Center, 2.0 in., 2 Locking 100-TPI Allen-Keys
お問合せ
61,080円
