まったく新しい1938-Rおよび2938-Rの光パワーおよびエネルギーメーターは、多くの販売実績のある1936-Rおよび2936-Rメーターの次世代モデルです。

1938-Rおよび2938-Rパワーメーターには、両方とも校正証明書、便利なクイックスタートガイド、USBケーブルおよび電源コードが含まれています。

特徴
既存のNewport製全てのパワーセンサーに対応可能
市場で最も先進的な光パワーおよびエネルギーメーター
高速変調光測定に最適
オンボードメモリまたはUSBメモリへの最大10kHzでのタイムスタンプ付きデータ取得
直感的なユーザーインターフェイスを備えたフルカラー7インチタッチスクリーン
7つのアナログフィルターと複数の平均化設定
同期測定のためのトリガー入力とTTL出力

*1936-R/2936-Rは数年は並行し販売を継続します。

主仕様

Bandwidth: Up to 200 kHz　　　　　　　　　　　　　　　　　　　　　　　　
Measurement Rate: Up to 10 kHz　　　　　　　　　　　　　　　　　　　　　　　　　
Compatible Detectors

Photodiode: 918D, 818DB, 819C/D, 818-MSCOPE
Thermopile: 919P, PEPS
Pyroelectric: 919E, LIAD
Detector Connector: 15-pin D-Sub type Male
Detector Input

Photodiode & Thermopile: 8nA - 25mA full scale in 20 ranges
Pyroelectric: 0 - 5V full scale
Sampling Rate

Photodiode: 10 kHz fast-mode, 15 Hz slow-mode
Thermopile: 15 Hz
Pyroelectric: 25 kHz
Gain Ranges: 10 decades
Analog Output Connector: BNC socket
Analog Output

User selected 1, 2, 5, or 10 V full-scale, 0.03% resolution, 100Ω impedance
Data Storage

2 GB internal memory, External storage defined by user supplied flash drive (USB A)

Computer Interfaces : USB B, RS-232
Display Type: 7 in. TFT LCD (1024x600) Touchscreen
LCD Backlight : LED, user adjustable brightness
Photodiode Measurement

Power, exposure, low frequency power, fast power, amps
Thermopile Measurement

Average power, single shot energy, pulsed power
Pyroelectric Measurement

Pulse energy (every pulse up to 25 kHz), average power, exposure
Power Requirements : ~100-240V AC 50-60Hz, Max 40 W
Dimensions : 216 x 296 x 147 mm
Weight : 2.8 kg
Operating Temperature : 5 to 40°C, <70% RH

市場で最も先進的な光パワーおよびエネルギーメーター

まったく新しい1938-Rおよび2938-Rパワーメーターは、最新のCPU、タッチスクリーン、Android OS、および高帯域幅の電子機器設計に加えて、x936-Rシリーズで利用可能な高度な機能のほとんどを継承しました。新しいパワーメーターは、市場の他のどの製品よりも強力で、高速で、用途が広いです。美しく設計されたユーザーインターフェースにより、データのさまざまなグラフィカルおよび数値表示とともに、これまでにない速度の測定が可能になります。

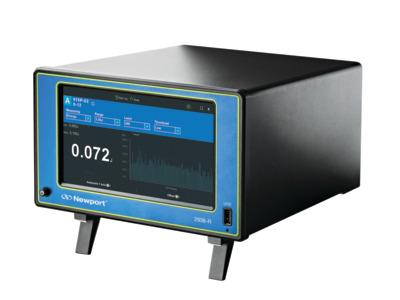

2938-R　(2ch品)　表示画面

高速変調光測定に最適

範囲に応じて、x938-Rパワーメータは、818、918D、または819C / Dシリーズフォトダイオード検出器に対して最大200kHzの測定帯域幅を備えています。最大10kHzのレート、オンボードメモリまたは外部USBメモリへのタイムスタンプ付きデータロギングが可能で、光源の特性に関する詳細が表示されます。高帯域幅動作を十分に活用するために、x938-Rにはアナログ出力があり、生信号をオシロスコープまたはDAQ（データ取得）ボードに直接送信できます。さらに、919Eシリーズのサーモパイロセンサーに接続すると、25kHzまでのすべてのパルスをログに記録できます。

データーログ画面

最大10kHzでのタイムスタンプ付きデータ取得

x936-Rの10kHzデータ測定レートはすでに印象的でしたが、新しいx938-R光パワーメーターは、データにタイムスタンプを追加することで改善を行い、測定がいつ行われたかを正確に把握しています。ログファイルは、2GBのオンボードメモリまたはUSBサムドライブのいずれかに簡単に設定して記録できます。ログファイルが作成されると、テキストデータまたはグラフィックファイルを機器内で表示できます。

機能設定画面

直感的なユーザーインターフェイスを備えたフルカラー7インチタッチスクリーン

1024 x 600ピクセルの高輝度、フルカラーの7インチタッチスクリーンは、タブレットを使用しているような感覚を提供し、メニューを指先で操作できるようにします。はっきりと読みやすい表示により、さまざまな情報やグラフの選択が視覚的に魅力的で、離れた場所からでも読みやすいため、複雑な測定状況で機器がより役立ちます。ユーザーインターフェイスは美しく設計されているため、高度なグラフ作成、数学関数、オフセット、スケーリング、レーザーチューニング、ロギングなどの高度な機能に簡単にアクセスして、測定や実験中に利用できます。

ハードウエア設定画面

7つのアナログフィルターと複数の平均化設定

0.5 Hz〜250 kHzの範囲の7つのアナログフィルターと、1秒から1時間の移動平均の範囲の平均化機能を使用して、連続波光源の安定した平均電力測定用に電力計を構成できます。急速に変化する光パワーレベルの追跡、または変調信号のピークツーピーク測定。アナログフィルターは、高周波ノイズを除去するために使用される電子ローパスフィルターであり、平均化により、取得したデータの移動平均を適用することにより、データを平滑化できます。これらの設定を調整することにより、ビームが変調されている間、安定した電力測定を行うことができます。

外部トリガー設定画面

同期測定のトリガー入力とTTL出力

X938-R電力およびエネルギーメーターには、同期測定用のトリガー入力およびTTL出力コネクタが装備されています。トリガーインは、外部TTL信号、メーターから使用できるボタン、またはコンピューターコマンドです。 TTL出力は0Vまたは5Vのいずれかを出力して、TTL出力を介して接続されたデバイスに現在の測定のステータスを通知します。また、電力測定値が範囲を超えている、または飽和しているなどのエラーが発生したときに出力を生成するように設定することもできます。

本体　裏面パネル

さまざまな通信および信号出力モード

コンピュータ通信には、USBとRS-232（最大ボーレート115,200）が利用できます。将来の開発では、Wi-Fiとイーサネットも導入され、ユーザーが機器のコンピューター制御をより多く選択できるようになります。前述のトリガー入力とTTL出力に加えて、アナログボードから直接供給される高速アナログ出力により、パワーメータで利用可能な全帯域幅が可能になります。

PMManager TMアプリケーションソフトウエア起動画面

PMManager™アプリケーションソフトウェア

PMManager™は、測定データを制御および取得する強力なアプリケーションソフトウェアです。 PCをレーザーパワーマルチチャンネル分析ワークステーションに変えます。 PMManagerソフトウェアの機能には、データの広範なグラフィック表示、高度な測定処理、将来のレビューのためのデータロギング、グラフとデータの印刷、アクティブな測定中に追加のデバイスを接続する機能が含まれます。その機能の詳細については、PMManagerチュートリアルを参照してください。
