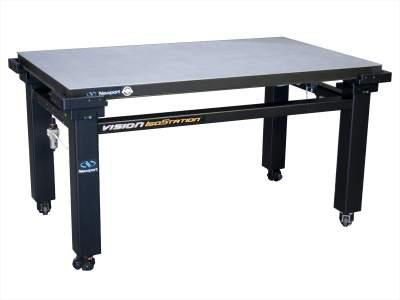

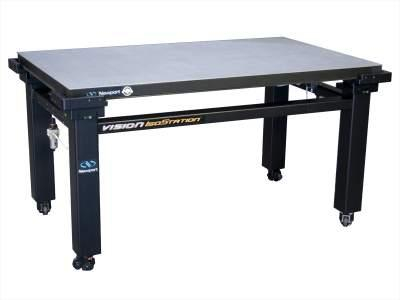

Vision Isostation™ ワークステーション IGグレード空気除振脚

産業用グレードビジョンIsoStation™光学ワークステーションは、IGシリーズ3.4 mmトップスキンハニカムブレッドボードを特徴としており、それほど要求の厳しいアプリケーションには価値のない選択肢です。

・工業用グレード3.4 mmスキンハニカムコア光学ブレッドボード
・500ポンドのI-125空気圧アイソレーター。 総負荷容量
・迅速かつ簡単に設置できるように、ロールオフクレートで完全に組み立てられて出荷されます
・2フィート四方で±0.006インチの表面平坦度
・統合された気泡レベル、地震抑制およびフロート高さ表示
・ワークステーションをカスタマイズするための幅広いアクセサリ

仕様

  • タイプ:Vision Isostation 光学ワークステーション
  • プラットフォーム:工業用グレードの光学ブレッドボード
  • モーダルダンピング:いいえ
  • ブロードバンドダンピング:拘束層コア、ダンピングされた作業面、複合エッジ仕上げ
  • 厚さ:59 mm(2.3インチ)
  • 作業面:厚さ3.4 mmの強磁性430ステンレス鋼
  • 表面の平面度:2フィート(600 mm)の正方形で±0.006インチ(0.15 mm)
  • コアデザイン:ハニカム構造、垂直に結合したクローズドセル構造、0.010インチ(0.25 mm)の鋼板材料、0.030インチ(0.76 mm)のトリプルコアインターフェース
  • ボトムスキンの素材:厚さ3.4 mmの炭素鋼
  • 取り付け穴:M6(M-バージョン)
  • 取り付け穴パターン:25 mmグリッド(M-バージョン)
  • 取り付け穴の境界:12.5 mm(M-バージョン)
  • 取り付け穴のタイプ:皿穴付きのカット(転造ではない)ねじ
  • 穴のシーリングタイプ:簡単にきれいなコニカルカップ、深さ0.75インチ(19 mm)、非腐食性の耐衝撃性ポリマー材料
  • ワークステーションサポート:I-125空気圧アイソレーター
  • 耐荷重:500ポンド(240 kg)、1300ポンド(590kg)

Vision IsoStation™光学ワークステーションの概要
Vision IsoStation™オプティカルワークステーションは、業界をリードするパフォーマンスと、他のどの防振ワークステーションよりもユーザーフレンドリーな機能とアクセサリーを提供します。すべての機能とアクセサリは、設置、セットアップ、ラボのスペースの利用を容易にするために特別に設計されています。

IG光ブレッドボードブロードバンドダンピングパフォーマンス
IG光学ブレッドボードの厚さ3.4 mmの作業面は、ハニカムコアをシールして作業面を減衰させる働きをする高分子材料に接着されています。
トラスハニカムは垂直に結合されており、堅固なトリプルコアインターフェースを可能にします。接着剤は剛体ですが、その広帯域減衰係数は鋼よりもはるかに高く、コアにかなりの減衰をもたらします。サイドパネルは、非常に減衰されたエポキシでシールされた木材複合材でできています。他のブレッドボードメーカーが使用する金属面と比較すると、複合材の木製面は構造に大きな減衰を提供し、別の共振源を排除します。
コンプライアンスカーブは、特定の加振力と周波数に対するブレッドボード構造の位置の動きを示します。赤は、理想的な光学ブレッドボードが相対運動なしでどのように機能するかを示す剛体ラインです。青い線は、IGブレッドボードの固有振動数と、それらが剛体の振動数からどのように逸脱するかを示しています。

Corner compliance of a model IG-23-2 optical breadboard

革新的に設計されたプラットフォームインターフェイス
Vision IsoStationは、ドッキングサーフェスとして機能する4つのコーナー制約、アクセサリマウント、およびブレッドボードをフレームの上に保持するための拘束で構成される独自のプラットフォームインターフェイスを備えています。このインターフェイスには、フロートの高さインジケーターとフレームのバブルレベルも備わっており、セットアップと設置がこれまで以上に簡単になっています。これらの同じ機能は、システムを別のラボに移動する場合や、システムのパフォーマンスを確認する必要がある場合にも役立ちます。

簡単にインストールできるように完全に組み立てられた状態で出荷
Vision IsoStationのもう1つのユニークな機能は、梱包材を削減するだけでなく、ユーザーがシステムをラボに展開するだけでなく、プラグアンドプレイが可能な新しい配送パッケージを設計したことです。ブレッドボードはフレームにプリインストールされた状態で出荷されるため、顧客はインストール中に重いブレッドボードを持ち上げる必要がありません。

Vision IsoStation光学ワークステーションで利用可能なアクセサリ
Vision IsoStationアクセサリは、現代の科学的および生物学的調査のために特別に設計されています。システムを完成させるために提供される人間工学に基づくアクセサリーの詳細については、Vision IsoStationアクセサリーVision IsoStation Accessoriesにアクセスしてください。

製品番号

※各製品番号をクリックすると、Newport米国サイトが開きます。図面や技術情報をご覧になれます。
※記載の標準納期は目安です。詳細はお問合せください。
製品番号
備考
標準納期
税抜価格
M-VIS3036-IG2-125A
Optical Workstation, 750 x 900 x 58 mm IG Breadboard, I-125 Isolators
お問合せ
お問合せ
Optical Workstation, 600 x 600 x 58 mm IG Breadboard, I-125 Isolators
お問合せ
お問合せ
Optical Workstation, 600 x 900 x 58 mm IG Breadboard, I-125 Isolators
お問合せ
お問合せ
Optical Workstation, 750 x 750 x 58 mm IG Breadboard, I-125 Isolators
お問合せ
お問合せ
Optical Workstation, 750 x 1200 x 58 mm IG Breadboard, I-125 Isolators
お問合せ
お問合せ
