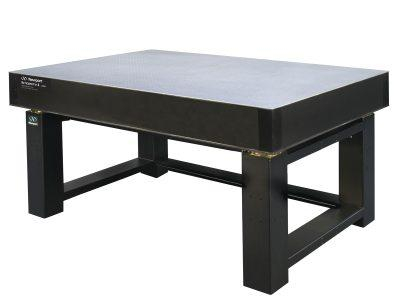

Integrity1 VCS™ シリーズ　光学テーブル＋固定除脚システム

マイリスト

Integrity 1 VCS光学テーブルシステムは、空気式アイソレーターと、調整された減衰のない3.4 mm厚SUSの光学テーブル面を備えています。これは、教育ラボや、ファイバーを使用した通信や基本的な光デモンストレーションなどの非干渉アプリケーションに最適です。

・ダンピング層が組み込まれた厚さ3.4 mmのスキン光学テーブル
・統合された水平脚付きの空気圧式絶縁フレーム
・2つの高精度の調整可能なダンパーが必要な場所に減衰を集中
・独自の拘束層ダンピングにより、広帯域の振動を減衰
・2フィート四方で±0.004インチの表面平坦度
・M6ネジ穴とハニカムセルの非腐食性シーリング

仕様

タイプ：Integrity 2 VCS光学テーブルシステム
チューンドダンピング：なし
アクティブダンピング：なし
ブロードバンドダンピング：拘束層コア、ダンピングされた作業面、複合エッジ仕上げ
光学テーブルサポート：剛性サポートレッグ（アイソレーターにアップグレード可能）
作業面の高さ：

34.7±0.5インチ（厚さ6インチのテーブル）
36.7±0.5インチ（8インチの厚いテーブル）
40.7±0.5インチ（12インチの厚いテーブル）

作業面：厚さ3.4 mmの強磁性430ステンレス鋼
表面の平坦度：±0.004インチ（0.1 mm）、2フィート（600 mm）平方
取り付け穴のタイプ：M6（M-バージョン）
取り付け穴パターン：25 mmグリッド（M-バージョン）
取り付け穴の境界：12.5 mm（M-バージョン）
英数字グリッドラベル：なし
穴のシーリングタイプ：コニカルカップ、深さ0.75インチ（19 mm）、非腐食性の耐衝撃性ポリマー材料
コアデザイン：トラスハニカム、垂直結合クローズドセル構造、0.010インチの鋼板材料、0.030インチのトリプルコアインターフェース
ボトムスキン材質：厚さ4.8 mmの炭素鋼

Integrity 1 VCSテーブルトップ、ブロードバンドダンピング
Integrity 1 VCSシステムの光学テーブルトップには、厚さ3.4 mmの光学テーブルスキン、拘束層コア、制振作業面、および複合エッジ仕上げがあり、広帯域の制振を実現しています。Integrity 1 VCSシステムは、教育ラボや、ファイバーを使用した通信や基本的な光学デモなどの非干渉アプリケーションに最適です。コンプライアンスカーブは、特定の加振力と周波数に対する構造の位置の動きを示します。赤い線は、理想的な光学テーブルが相対運動なしでどのように機能するかを示す剛体線です。青い線は、光学テーブルの固有振動数と、これらが剛体の固有振動数からどのようにずれているかを示しています。

Compliance curve for a 4 ft x 8 ft x 12 in. (1200 x 2400 x 305 mm) table top.

堅牢で柔軟な空気圧アイソレーションフレームのサポート
Integrity VCS光学テーブルシステムは、ユーティリティを最大化し、占有スペースを最小化し、構造剛性を最適化するように設計された、頑丈で多機能のサポートフレームを備えています。支持脚には、光学テーブルの環境からの振動を受動的に吸収する空気アイソレーターが備わっています。フレームには水平調節脚が付いており、オプションのINT-Cキャスターを追加して、システムを簡単に輸送できます。さまざまなアクセサリがIntegrity VCSフレームと互換性があり、光学テーブルシステムのカスタマイズに使用できます。

カスタムIntegrity VCSデザイン
すべてのステンレス鋼Integrity VCSシステム、またはIntegrity VCSフレームのカスタムアクセスおよび取り付け穴のような多数のカスタムオプションを提供しています。Newportには、カスタムニーズに対応する専用のカスタムデザインチームがあります。このチームは、40年以上にわたり、さまざまな種類の材料、形状、構造、穴のパターンなどを扱っており、研究、航空宇宙、半導体、医療関連の分野で世界中の顧客にサービスを提供してきました。カスタムニーズについては、今すぐニューポートにお問い合わせください。
